Аккумулятор тепла твердотопливного котла

Необходимость теплоаккумулятора мы обсудили в предыдущей статье и выяснили – полезная вещь. Теперь необходимо подумать о том, как и из чего его сделать.

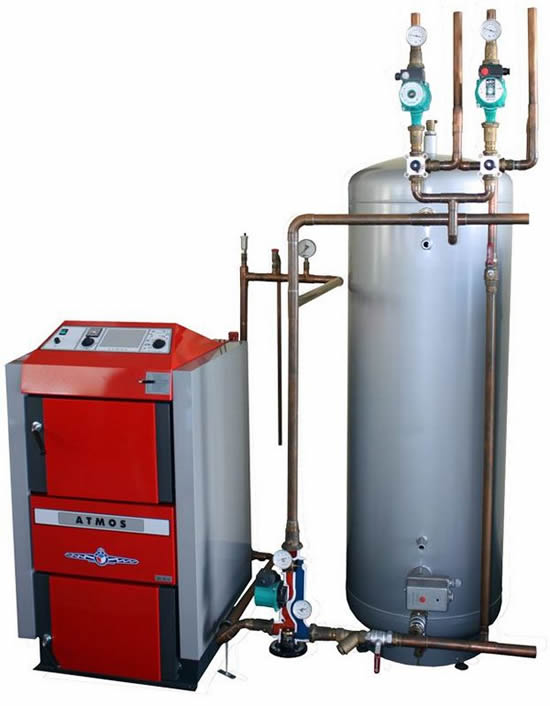

Аккумулятор тепла твердотопливного котла

Материал аккумуляции тепла

Начнем с главного, что может аккумулировать тепло? Да практически все: стены, потолок, пол, мебель, одежда и т. д. Весь вопрос насколько эффективно. Здесь действуют законы термодинамики, показывающие насколько каждое из физических тел может накапливать тепло. Аккумулируемое количество тепла определяется формулой:

W = m c (ϑ 2 – ϑ 1)

  • W аккумулируемое тепло J
  • m масса аккумулирующего вещества kg
  • c удельная теплоемкость
  • аккумулирующего вещества J / (kg K)
  • ϑ 2 конечная температура нагрева C
  • ϑ 1 начальная температура нагрева или
  • конечная температура охлаждения C
  • Удельная аккумулирующая способность равна, следовательно,

w = W / m = c (ϑ 2 –ϑ 1).

Из приведенной формулы видно, что оптимально максимально повышать температуру вещества ϑ 2, увеличивая теплоемкость. Что мы можем реально применить в качестве накопителя тепла.

Сравним теплоемкость ( кДж/(м3*K)) популярных в строительстве материалов на основе равных объемов:

  • Вода – 4187,
  • Бетон – 2375,
  • Кирпич – 1750,
  • Магнетит – 3312,
  • Мрамор – 2375.

Из приведенных показателей видно, что лидером по способности накапливать тепло является обыкновенная вода. К ее преимуществам следует отнести доступность, дешевизну, способность растворять и смешиваться с добавками, улучшающие теплофизические свойства. Есть материалы с более высоким показатели теплоемкости, например на основе сульфата натрия (глауберовая соль). Однако они стоит денег, эффективная работа не в нашем диапазоне температур 60-90С.

Итак, мы определились с материалом аккумуляции тепла – это вода.

Материал и форма аккумулятора

Куда поместить воду для теплоотдачи? Здесь возможно два пути способа построения конструктива корпуса. Как наиболее эффективный вид корпуса для сохранения тепла – это шар. Как наиболее удобное размещение емкости – где найдем место. Совместить их вряд ли получится, нужно придерживаться главного принципа – форма емкости должна быть как можно ближе к шару, в крайнем случае, к кубу.

Где найти готовые, подобные формы. Лучше поискать в сфере общепита нержавеющие емкости, лучше с наружным кожухом для горячей воды или пара, нагревающим основную емкость. Это идеальный вариант, который попадается редко, но рассмотрим и его.

«Общепитовская» емкость лучше всего подходит для открытой системы отопления, при работе без повышения давления. Пространство между двумя стенками заполняем любым утеплителем – от монтажной пены до минеральной ваты. В комплекте такого котла есть крышка, которую легко утеплить. Здесь есть свои тонкости, обусловленные необходимостью периодического осмотра емкости. Крышку необходимо не только утеплить, но и периодически подымать. Нужно предусмотреть механизм подымания крышки с утеплителем, которая будет весить около 50кг.

Для самодельной емкости лучше выбрать форму куба, открывающей доступ к осмотру створчатой формой половиной верхней крышки. Для продления срока эксплуатации металлической емкости предохраняем ее от коррозии. Механически зачищаем металл от ржавчины, обрабатывает ортофосфорной кислотой, наносим 3-5 слоев грунтовки с просушиванием на солнце или в сушильной камере. Или наносим краски Хаммерайт или Зинг. Указанные мероприятия задержат окисление металла, но не исключат его.

Емкость из 4мм металла наполненная водой гарантированно прослужит 30 лет, но для желающих подстраховаться сообщим, что есть пластиковые емкости с рабочей максимальной температурой в 80С. Эти емкости одеты в металлический каркас, удерживающий форму при повышенной температуре. В сформированных местах удобно устанавливать врезки для подачи и обратки, устанавливать теплообменники.

Удобно использовать трубы большого диаметра, заглушенные с торцов металлом такой же толщины. Такие емкости удобно использовать в закрытых системах отопления с циркуляционным насосом, подразумевая работу с повышенным давлением. Толщина стенок таких труб- 6-10мм, позволяющих гарантировать работу в водной среде без антикоррозийного покрытия не менее 35 лет. Такая жесткая и прочная конструкция нашла неожиданное применение не только в качестве теплоаккумулятора, но и в качестве опорных конструкций, колонн – декоративных и функциональных.

Применение накопителей тепла в качестве конструктива здания широко не освещалось, требует более детального изучения. Не бойтесь применять нововведения – хуже не будет.

Место установки. Утепление

Теплоаккумуляторы можно устанавливать везде, где имеется место. Есть опыт установки в ванных комнатах после выхода с котла, служит не только теплоаккумулятором, но и обогревателем, исключая необходимость установки отопительных приборов. Можно установить в чердачном пространстве, утеплив потолок спальни.

Интересен опыт установки на входе в помещение с улицы, когда наружные грани утепляются пенопластом или минватой не менее 100мм, грани в сторону помещения с двух сторон от двери имеют меньший слой утеплителя, обогревая помещение. Достигается эффект тепловой завесы холодного воздуха с улицы.

В качестве соединяющего элемента используют клеящую смесь «церезит», можно нанести монтажной пеной равномерные точки на поверхность листа и прижать к емкости на 5 минут. Можно просто примотать пенопласт к емкости скотчем – эффект почти одинаков. Главное – пенопласт должен плотно прилегать к поверхности теплоаккумулятора, не образовывать щелей между листами утеплителя.

Устанавливать теплоемкости лучше по центу разбора тепла, как правило – по центру жилища. Большая емкость с теплом позволяет реализовать функцию гребенки, подключая через соответствующие термодатчики: теплые полы, подключение радиаторов, теплая вода для бытовых нужд.

Выводы

Применение теплоаккумулятора в сочетании с твердотопливным котлом позволит значительно улучшить показатели качества отопления, снизить количество топок до 2-3шт в сутки. Лучше применять в качестве накопительной емкости трубы большого диаметра с толщиной стенок от 5мм.

При определении емкости теплоаккумулятора нужно исходить из максимальных расчетных показателей наполнения – 50л жидкости на 1 кВт мощности котла. Для экономии места и функционального использования конструктива емкости аккумулятор тепла можно использовать в качестве декоративных, опорных конструкций.

Насколько сложно устанавливать аккумуляторы тепла? Давайте рассмотрим на практическом примере, достойном повторения. При ремонте дома демонтировали старую печь, на ее место по дымоходу установили твердотопливный котел. В качестве теплоаккумулятора использовали стальную трубу диаметром 0,8м, заваренную с торцов.

Аккумулятор установили в непосредственной близости к котлу, используя его еще и как демпфер возможных скачков температуры. С тыльной стороны стен, снизу и сверху утеплили цилиндр минватой. С лицевой стороны на профили закрепили изразцы, получилась очень красивая печь – голландка. Никто не догадывается, что это просто бочка с горячей водой.

Тепла вашему дому.
