Cортамент двутавровых балок — основа выбора системы

конструкция двутавра

Конструктивно двутавр для перекрытия – это мерный отрезок профиля прокатного или сварного типа, имеющий постоянное сечение. В основе его правильного выбора лежит сортамент двутавровых балок, то есть размеры, характеристики, сечение и другое.

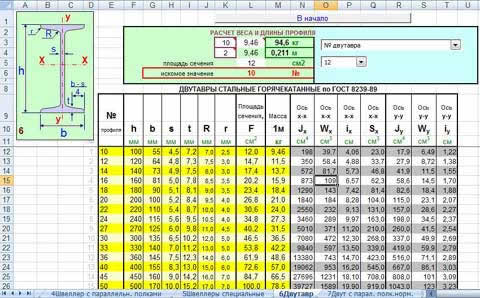

сортамент двутавровой балки

Металлическая двутавровая балка по способу производства бывает двух типов:

  • сварная, которую изготавливают методом сваривания, ее размеры начинаются от 60 мм;
  • горячекатаная, изготовленная из стальной заготовки по технологии горячей прокатки, размеры – до 60 мм.

Начиная от процесса производства, типоразмерных характеристик и требований к качеству исходного сырья, все регламентировано соответствующими ГОСТами (межгосударственный стандарт), с которыми вы можете ознакомиться в нашей рубрике «СНиПы и нормы».

Размеры и характеристики

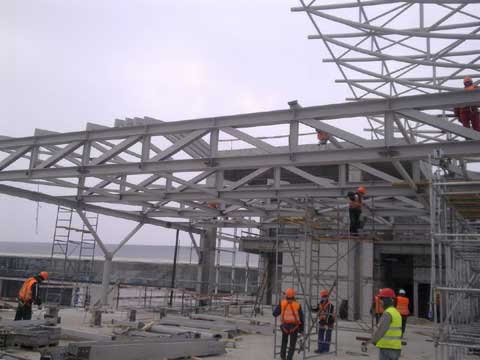

элемент несущей конструкции

Все возможные размеры и описание основных характеристик собраны в таблицах ГОСТа. Сортамент двутавровых балок – это не что иное, как совокупность всех этих данных, сгруппированная в списки по видам изделия, что значительно облегчает подбор.

 Группы двутавров по конструкции полок

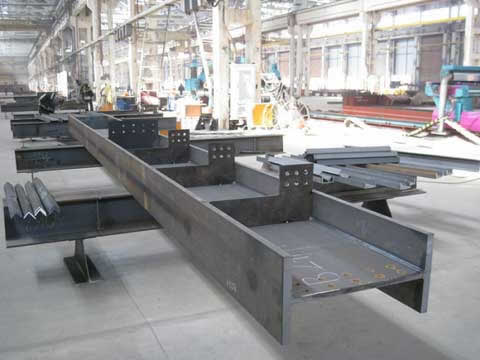

с параллельными внутренними гранями

Конструктивно двутавровая полка может иметь параллельные или наклонные грани. В первую группу по условию применения включены:

  • нормальная (маркируется буквой «Б»). Сортамент ее включает профили,имеющие номера 10 – 60. Толщина стенок у них минимальная и может равняться величине, достигающей до 1/55 высоты самого элемента. Чем тоньше окажется стенка, тем их сечение будет лучше работать на изгиб.

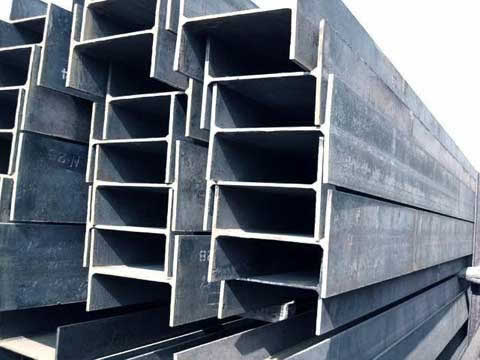

двутавровая балка широкополостная

  • широкополочная («Ш»). Они, в свою очередь, подразделяются на разрезной вариант и неразрезной. Первые, с облегченным весом и одинаковой высоты и ширины устанавливают в один пролет. Неразрезные, соответственно, укладывают одновременно на несколько. Соотношение высоты к ширине полки в этом случае: 1 к 2,5 – 1 к 1,16. Полки с увеличенной шириной обеспечивают особую устойчивость, поэтому такие изделия можно устанавливать без вспомогательных элементов как самостоятельные. Это приводит к уменьшению объема выполняемых работ, а, значит, и к сокращению расходов.

Наиболее характерное преимущество разрезных вариантов перед неразрезными в простоте монтажа и меньшей чувствительности к осадкам опор. Однако себестоимость их производство выше из-за большего расхода металла – примерно на 10–12%, что, несомненно, можно отнести к недостаткам. Консольные конструкции могут быть обоих типов, разрезными и многопролетными.

каркас из колонных двутавровых балок

  • двутавровая балка колонная («К») – с большой толщиной полок. Это дает возможность применять их в качестве несущего элемента строения. Изготавливают подобные изделия по технологии проката. Основная область применения – значительные пролеты и высокие крановые нагрузки. На фоне других конструкций этого типа они самые тяжелые и устойчивые к износу.

Во вторую группу входят, соответственно:

монорельсовая

  • обычные ГОСТ 8239-89, заменившие в 1989 году ГОСТ 8239 72:
  • специальные, скажем, балка монорельсовая двутавровая.

Самые востребованные номера двутавра

Сортамент этих изделий изменяется в пределах №№ 10–100, скажем, двутавровая балка  12, 18, 16, 27, 30, 35, 36, 61. Они характеризуются следующим размерами:

  • высотой – 10-100 см,
  • шириной полки – 5,5–32 см,
  • толщиной стенки – 0,41–1,9 5 см и более.

Выбирают изделие соответственно предназначению и ГОСТ. Подбор сечения двутавровой балки основан на величине воздействующей на нее нагрузки.

Приведем всего лишь несколько примеров из огромного разнообразия видов и подвидов как обычных, так и специальных.

Сортамент двутавра № 20

20 используют при устройстве перекрытий и возведении несущих элементов межэтажных перекрытий (до 4 м), армировании изделий из бетона, железнодорожном строительстве и автомобилестроении. Последние сферы применения связаны с низким процентом содержания углерода, что позволяет сваривать. Их отличают повышенная устойчивость к сгибанию и скручиванию. Высота изделия – 200 мм. Изготавливают их исключительно прокатным способом.

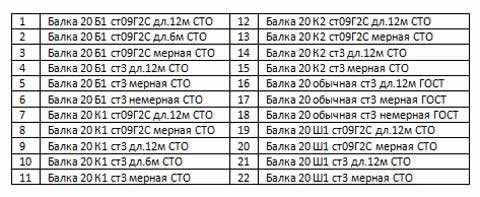

характеристики двутавра № 20

Длина – мерная и изменяется в пределах 4–12 м. Существует возможность заказать подобные изделия, имеющие меньшую или большую длину. Индивидуально можно заказать также конструкции с нестандартной толщиной стенок или полок. Номинальные размеры изделия, включая толщину, регламентирует ГОСТ 8239-89.

Данные конструкции показывают высокие характеристики при воздействии горизонтальных нагрузок, чего абсолютно не скажешь о вертикальных. Этим объясняется, что во втором случае, к примеру, в вертикальных опорах, необходимо одновременно использовать другие элементы, которые обеспечат устойчивость к горизонтальным нагрузкам. Позиций – порядка 22.

 № 30

Основная область применения – крупнопанельное и каркасно-монолитное строительство. Из них возводят колонны, перекрытия, опоры и мостовые конструкции, используют как направляющие для мощной подъемной техники. В производстве используют два вида стали: низколегированную и углеродистую. Их также подразделят по точности изготовления на обычные (В) и с повышенной точностью (Б).

двутавровая балка № 30

Цифра 30 указывает только на высоту изделия, при этом вариантов исполнения может быть два как с параллельными гранями полок, так и с наклонными. Это фактически – условный размер. Имеет порядка 38 позиций.

  № 18

  • Стандартная конструкция имеет мерную длину – 400–12000 мм, изготавливаются также изделия, имеющие немерную и кратную длину.
  • Специальная, соответственно, 400–13 000 мм, в номенклатуру изделия включены также виды с мерных и кратно мерных с остатком.

  № 25К1

Как видно из литеры «К», эти изделия чаще используют при возведении колонн. Число же 25 в номере указывает на высоту изделия. Это может быть совершенно самостоятельный элемент. В этом случае не требуются дополнительные усилия по обработке.
