Как построить ломаную крышу: учитываем правильность технологии

Ломаную крышу считают довольно трудным типом крыши для проектирования и возведения. Несмотря на это, она пользуется большой популярностью, поскольку помимо того, что позволяет создать добавочное помещение, сопоставимое по площади, как минимум, с целым этажом, ломаная крыша становится великолепным украшением всего дома.

Устройство ломаной крыши: важные моменты перед монтажом

Обычно у такой крыши скаты наклонены под различными углами, которые определяются, в основном, высотой помещения и крыши.

Самым рациональным углом наклона для ломаной крыши считают:

• 30° – для верхнего сегмента;
• 60° – для боковых стропил.

Эти параметры позволяют проводить расчет деталей бокового ската без особого учета снеговой нагрузки.

Строительство ломаной крыши дает возможность получить на мансардном этаже высокий потолок, то есть подобная конструкция получается выше обычной двускатной, которая из-за слишком крутого угла наклона может зачастую и не выдержать ветровой нагрузки.

Подобную возможность обеспечивает переломом на скате: более уязвимую к восприятию ветровой нагрузке верхнюю часть делают с небольшим наклоном, а нижнюю часть – резко опускающейся вниз.

При проектировании кровельной конструкций ломаного типа следует учитывать, что рекомендуемой высотой мансардного помещения является 2,3-2,5 м, а шириной здания для установки – 6 м. Дело в том ,что при меньшей ширине теряется эффективность используемого чердачного пространства, а при большей – усложняется проектирование и установка надежной и эффективной стропильной системы.

Чтобы оценить внешний вид будущей конструкции ломаной крыши, правильно рассчитать количество необходимого материала, еще до начала строительных работ нужно подготовить ее масштабный чертеж.

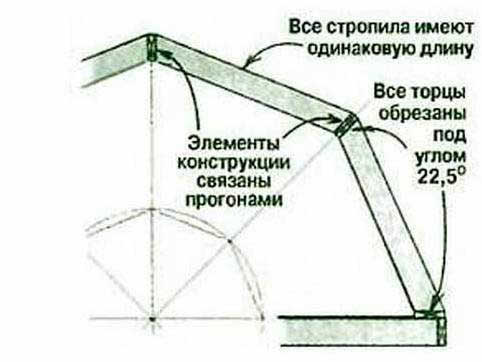

Ее конструкция довольно проста: стропила и стойки стен в местах перелома скатов обрезают под требуемым углом. Узлы стропильной системы крепят при помощи, так называемой, фанерной «косынки» толщиной не более 2 см.

При устройстве ломаной крыши необходима достаточно габаритная стропильная конструкция, однако это не мешают возводить крышу самостоятельно. Дело в том, что стропильная система в случае ломаной крыши чаще всего устраивается по модульной методике монтажа, которая позволяет собирать систему, не прибегая к помощи сложной техники. Приготовив отдельные элементы к сборке на земле, их поднимают наверх и там же монтируют.

Как правильно построить ломаную крышу

Чтобы крыша, имеющая ломаные скаты получилась красивой, должны быть соблюдены правильные пропорции ее эле­ментов. Вот почему технология строительства ломаной крыши, особенно для начинающих строителей, решившихся соорудить подобную крышу собственными силами предполагает изготовление шаблона стропильной фермы, точной ее копии.

До того, как построить ломаную крышу, нужно проверить, насколько тщательно просушен весь древесный материал, который предполагается использовать при монтаже стропильной конструкции, чтобы избежать в последствии возможных деформаций. Деревянные элементы также необходимо полностью пропитать антипереновыми и антикоррозийными составами.

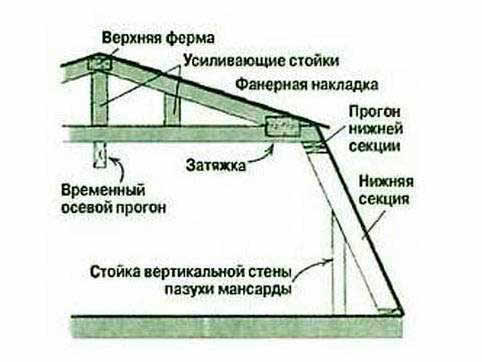

Боковые секции собирают при помощи обрезной доски (сечение 2,5х10 м). Заготовив по шаблону сначала нижние стропила, к их торцам прикрепляют прогоны с гранями (они должны быть предварительно обструганы под определенным углом). Сбор несущей конструкции в верхней части выполняют, используя доски того же сечения. Детали нарезают по шаблону и скрепляют встык посредством толстой фанеры. Что же касается усиливающих стоек, к стропилам и ригелям их прибивают внакладку.

Затем приступают к поочередному монтажу модулей. Первыми устанавливают боковые секции – их фиксируют на время в нужном положении при помощи технологических упоров. После чего приступают к их креплению поднятыми вверх боковыми рамами.

Устанавливают профиль, который будет служить временным прогоном. Для этого к нижним граням прибивают осевой профиль и выставить несущую конструкцию верх в нужном положении.

Далее по вертикали выверяют промежуточные рамы и скрепляют с прогоном при помощи технологических раскосов.Чтобы обеспечить прочность каркаса крыши, необходима установка стоек вертикальных стен. Нарезав заранее листы фанеры требуемого размера, прибивают их к верху стропил.

Теперь осевой прогон, а также временные крепления уже можно убрать и приступить к кровельным работам.

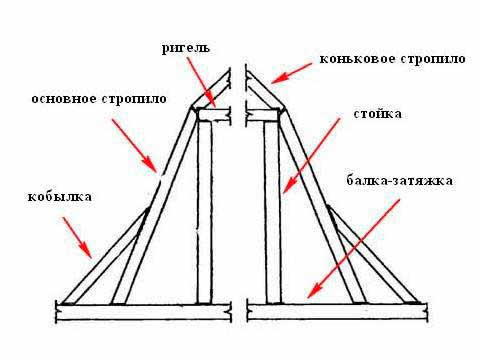

Довольно часто в индивидуальном строитель­стве прибегают также к двойному излому (в противоположных направлениях) скатов крыши. В этом случае скат крыши оказывается образован тремя, а не двумя плоскостями. Конструкция крыши, благодаря двойному излому, становится более элегантной.

Для выполнения этого приема используют «кобылки». Прибитые к нижним стропилам крыши, они формируют карнизный свес. Наклон нижних стропил необходимо изменить таким образом, чтобы опорой для них стала внутренняя часть стены.

Последующие работы возведения ломаной крыши: немаловажные

Далее нужно зашить фронтоны. По фронтону устанавливают несущий каркас, обрамляют оконные проемы. Толщина каркаса при этом должна вмещать слой утеплителя, соответствующий климатическим условиям данного региона. Фронтоны снаружи и внутри можно отделать практически любым материалом.

Важно соблюдать технологическую последовательность. Если сначала смонтировать кровельное покрытие, то есть большая вероятность, что поднявшийся сильный ветер сорвет уложенные материалы.

Надо отметить, что наиболее уязвимой в части теплопотерь является ломаная крыша. Поэтому при самостоятельном ее устройстве следует выполнить полноценное утепление крыши на основе правильного теплотехнического расчета. В нем должны быть учтены:

•  температура в зимний период,
•  преобладающее направление и скорость ветра,
•  допустимые нагрузки изоляционного материала на несущие системы.
