Как собрать прицеп для мотоблока своими руками

Приобретая прицеп для мотоблока, вы значительно расширяете функциональность техники и сокращаете объем работ, выполняемых вручную. В то же время цена таких конструкций может стать обременительной для бюджета, поэтому многие владельцы земельных участков рассматривают возможность самостоятельного изготовления конструкций.

Виды и назначение моделей

Устройство прицепа для мотоблока зависит от его грузоподъемности и назначения. Эти параметры влияют и на стоимость изделий.

• Для легких мотоблоков используются прицепы с шириной 1 м и длиной 0,85-1,15 м. Их грузоподъемность составляет 300 кг, а стоимость – от 200$.
• Прицеп для мотоблока от 5 л.с (средняя категория) больше по габаритам. При такой же ширине (1 м) их длина достигает 1,4-1,5 м . Цена подобных изделий – от 250 $.
• У прицепов для тяжелых мотоблоков увеличены и длина, и ширина. Габаритные размеры 1,2х2,0-3,0 м. Для столь внушительных размеров требуется более надежная опора, поэтому такие изделия выпускаются двухосными. При приобретении таких моделей придется потратить не меньше 500$.

Разделение на категории можно провести и по конструкции самого кузова.

• Самые простые модели – цельные. Их геометрия не меняется, стенки и дно соединены неподвижно.
• Кузов с откидными бортами хорошо приспособлен для транспортировки крупногабаритных грузов, вес которых не превышает установленные для конкретной категории изделий нормы.
• Самосвальный прицеп наиболее удобен при разгрузочных работах. Используя его, нет необходимости брать в руки лопату или другой ручной инструмент. Кроме того, самосвальный прицеп увеличивает производительность работ.

Нюансы конструкции

Планируя приобретать или делать своими руками прицеп, важно учитывать связь некоторых особенностей конструкции с грузоподъемностью изделий.

• Самосвальные прицепы на двухосных прицепах с большой грузоподъемностью оснащаются гидравлическим приводом, обеспечивающим легкое опрокидывание.
• У одноосных моделей опрокидывание обычно происходит за счет специфического расположения центра тяжести, достаточно ручного устройства.
• Прицепы с грузоподъемностью свыше 350 кг оснащаются механическим тормозом. При движении с горки полностью загруженного мотоблока с прицепом остановить их с помощью лишь тормоза транспортного средства будет весьма затруднительно.

Самостоятельное изготовление

Изучив стандартные конструкции, которые предлагают производители, можно думать, как сделать прицеп к мотоблоку своими руками. Следует выбрать удобную конструкцию. Самосвальный прицеп несколько сложнее в исполнении, но функциональнее. Однако при редком использовании техники выбирают решение проще.

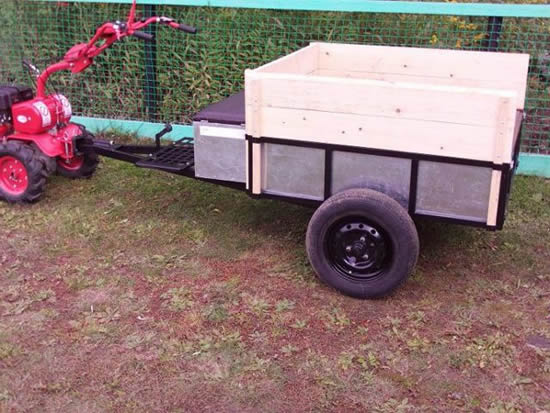

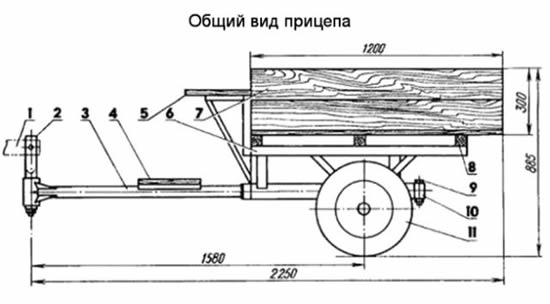

В качестве начального этапа хорошо эскизно нарисовать самодельный прицеп к мотоблоку с указанием размеров. На этот рисунок можно будет ориентироваться при выборе материалов, определить по нему сложные и требующие более тщательной разработки узлы. Впоследствии можно выполнить более подробную и точную схему.

Важно учитывать, что центр тяжести нагруженного правильно сбалансированного прицепа находится ближе к переднему борту, но так, чтобы он не заходил за колесную ось.

Рама прицепа

Надежность рамы определяет прочность и долговечность, которой будет обладать самодельный прицеп мотоблока.

1. Для изготовления каркасной решетки подойдет труба с квадратом (прямоугольником) в сечении и уголок.
2. Для изготовления передней и задней поперечин выбирают уголок 25х25 мм.
3. В роли лонжеронов выступают трубы 60х30 мм.
4. Элементы соединяются с помощь пяти вспомогательных поперечин так, чтобы результатом стал каркас-решетка.
5. К продольным трубам по углам решетки приваривают четыре вертикальные стойки.

Дальнейшие действия определяются типом выбранной модели.

• Самосвальный прицеп должен иметь откидной борт с заднего торца короба.
• Изделие с откидными бортами требует аналогичной конструкции всех (трех) бортов за исключением обращенного к мотоблоку.
• Рамы откидных элементов изготавливаются отдельно от общего каркаса, а у самых простых моделей – как его элементы.

Обшивка каркаса

В качестве обшивки бортов обычно выбирают материал, использование которого не будет удорожать изделие, то есть, имеющийся под руками.

• Дерево (доски, оставшиеся после постройки надворных сооружений) не практично из-за невысокой устойчивости к влажности. Доски придется пропитывать специальными составами, тщательно прокрашивать и следить за целостностью покрытия.
• Пластик влагоустойчив, он не подвержен разрушению под воздействием многих химических веществ. Пластик дешев, но его недостатком является низкая механическая прочность.
• Металлические листы с антикоррозийным покрытием – наиболее прочный, но и достаточно дорогой вариант. Если самосвальный прицеп будет интенсивно эксплуатироваться, лучше остановиться на металле. При выполнении зашивки соединение раскроенных листов с рамами может выполняться с помощью сварки.

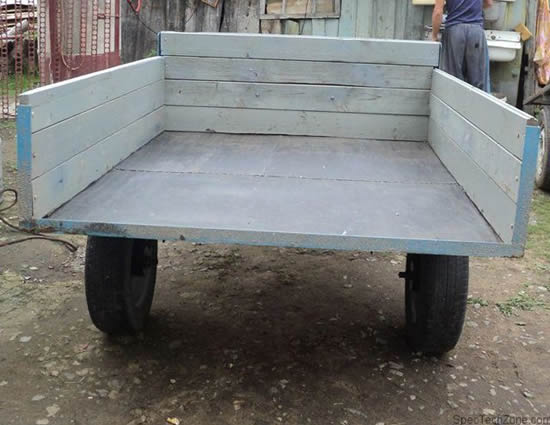

Перед обшивкой бортов необходимо покрыть горизонтальную поверхность решетки (пол кузова). Для этой цели хорошо подойдет дюралюминиевый лист, который фиксируют при помощи болтов.

Обшитые рамы откидных бортов соединяются с основным каркасом при помощи петель и снабжаются шпингалетами, задвижками-засовами или накидными крюками для фиксации в закрытом состоянии.

Ходовая часть

Для обеспечения движения прицеп для мотоблока может оснащаться колесными узлами старого транспортного средства или (более простой вариант) садовой тачки. Для их крепления приваривается дополнительная труба или ось.

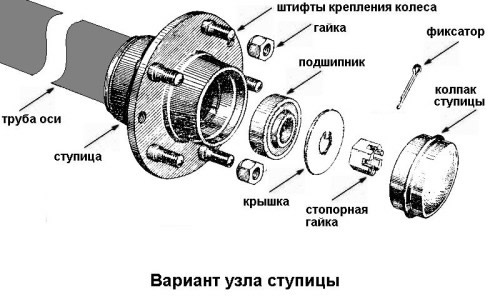

Ступица чаще крепится напрессовкой, для чего ее заднюю часть растачивают и надевают на ось (трубу), контролируя отсутствие перекоса. Колеса монтируются на штифтах, после чего закрепляются гайками. Финальный этап – навинчивание колпака.

Установка колес от тачки производится по упрощенной схеме

Соединение прицепа с мотоблоком

Сцепка мотоблока с прицепом – ответственный элемент конструкции.

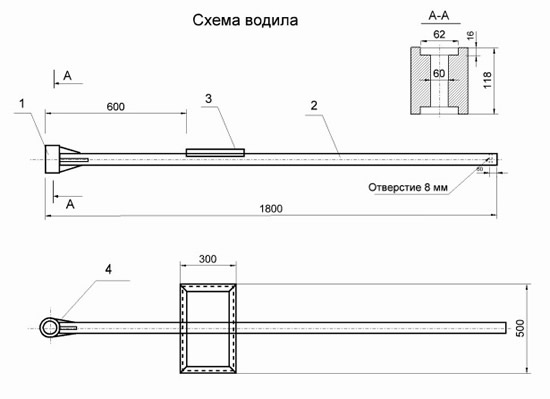

Оптимальный вариант для самостоятельного изготовления – простой и надежный узел «труба в трубе». К изогнутой трубе с одной стороны приваривается в вертикальном положении еще короткий отрезок трубы для соединения с мотоблоком при помощи шкворня. На противоположном конце основной (изогнутой) трубы также наваривается еще один отрезок и устанавливается шкворень для соединения с прицепом. Такая конструкция обеспечивает надежное соединение в сочетании с подвижностью, необходимой на поворотах и неровностях.
