Как устроена молниезащита металлической кровли и ее установка?

Как известно, основанием для укладки металлической кровли служит либо деревянная обрешетка, либо рубероид. Что может случиться, если на элементы этой крыши попадет молния? При прямом попадании:

  • образуются прожоги и оплавления, вызывающие пожар от воспламенения подкладочного слоя;
  • металлический настил может прогреться выше температуры возгорания древесины, материала стропильной системы, и стать причиной пожара

Вот почему молниезащита металлической кровли должна быть организована максимально грамотно.

Устройство молниезащиты на кровле

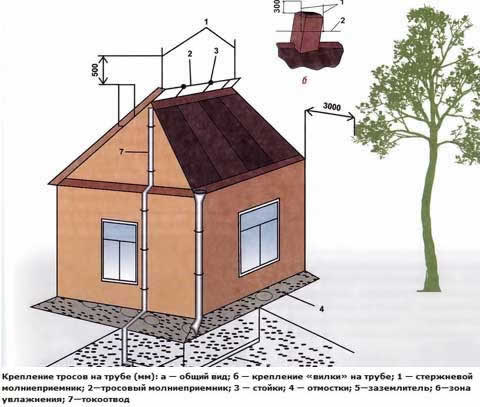

устройство молниезащиты на металлической крыше

Для внешней части системы чаще всего используется классический молниеотвод, конструкция которого состоит из:

  • молниеприемник – устройство изготавливают из стального стержня со следующими размерами: диаметр – 12 мм, длина –0,2–1,5 м, наименьшая площадь сечения – 100 мм2,  устанавливают на наивысшей точке крыши. Крепление молниезащиты на кровле выполняют при помощи деревянных подпорок.
  • токоотвод – к молниеприемнику приваривают проволоку толщиной 6 мм и нагрузку более 0,2 млн ампер. Для эффективной работы системы крайне важно, чтобы молниеприемник и токоотвод были надежно сварены. Последний спускают с крыши и проводят к заземлителю, направляя в землю.
  • заземлитель – его закладывают в грунт на глубине один-два метра.

Молниеприемник передает удар молнии по цепочке токоотводу, затем – заземлителю. Как раз последний и гасит его в толще грунта.

Таким образом, от прямых попаданий разряда молнии защищает внешняя часть системы молниезащиты.

В защите от сильных скачков электричества нуждается также и электросеть. Для обеспечения защиты внутренней системы пользуются специальными устройствами для электросетей, которые ограничивают напряжение. Проще и дешевле всего организовать подобную защиту, если на время отключить все электроприборы

Молниезащита металлической кровли: конструктивное исполнение

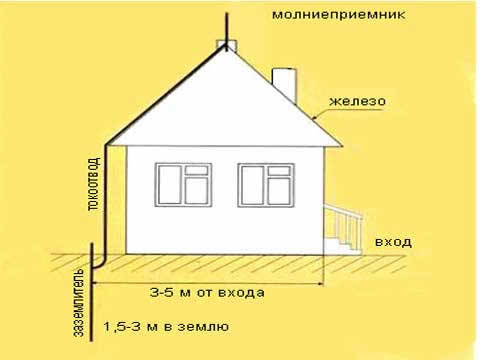

устройство стежневого молниеприемника

На основе классической схемы стержневого молниеприемника получается идеальная молниезащита здания с металлической кровлей.

Установка молниеприемника: рекомендации по исполнению

установка молниеприемника

  • Штырь изготавливают из металла, не подверженного коррозии под открытым небом, скажем, из меди, алюминия, дюралюминия или той же оцинкованной стали.
  • При использовании полой трубы ее конец заваривают.
Молниеотвод нельзя изолировать и красить.

В качестве молниеприемника может выступать телевизионная мачта из некрашеного металла или высокий флюгер. Важно не забыть их заземлить.

Установка молниеприемника на дымоходе может создать некоторые неприятности, например, штырь в результате сильных ветровых нагрузок штырь может повредить дымоходную трубу. Необходимо также надежно закрепить Громоотвод должен быть надежно закреплен, иначе его сорвет с крыши ветром.

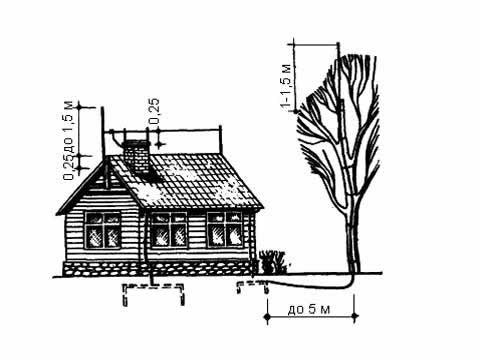

установка молниеприемника на дерево

Еще одним способом возведения молниеотвода является его крепление на высокое близстоящее от дома дерево. Молниеприемник крепят в этом случае верхушку дерева так, чтобы он оказался выше кроны самое меньшее на полметра. Крепление проводят используя синтетический материал.

При расчете возможно большой площади, которая будет защищена от молнии, исходят из следующей установки: зона защиты должна полностью попадать в условный конус. Его высота слагается из высоты здания и молниеприемника, а диаметр основания не превышает тройного значения высоты.

Молниезащита скатной кровли и сложной конструкции предполагает установку нескольких молниеприемников.

Установка токоотвода

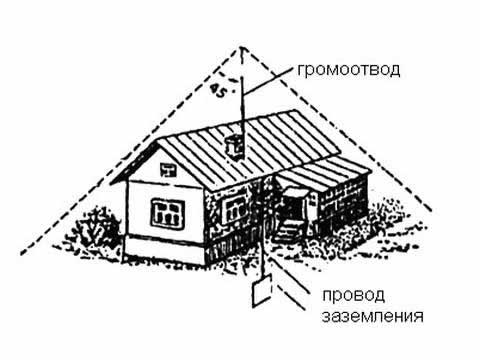

устройство классического молниеприемника

Токоотводом называют часть защиты, отводящую молнию к заземлителю. Стальную проволоку токоотвода приваривают к громоотводу настолько надежно, чтобы от сильного ветра и падения пласта снега не образовалось разрывов. Провод с крыши спускают по стенам подальше от окон или дверей, прибивая специальными гвоздями, и направляют в грунт к заземлителю. Если токоотводов несколько, нужно сохранять между ними расстояние минимум в 25 м.

Токоотводы нельзя загибать, иначе из-за возможного искрового заряда, может возникнуть воспламенение.

Металлическую кровлю можно присоединить к заземлителю в одной точке, тогда функцию токоотвода могут выполнять металлические водостоки, лестницы и т. д.

Устройство заземления

заземлитель

В качестве заземления используют штыри-электроды (вертикальные или горизонтальные), которые укладывают на арматуру фундамента здания либо заглубляют в грунт не менее, чем на один метр.

Заземление молниеотвода на арматуру имеет определенные ограничения:

  • в качестве гидроизоляционного материала не должны быть использованы составы на эпоксидной основе;
  • фундамент не должен быть укрыт слоем гидроизоляции полностью;
  • влажность грунта – не менее 3%.

Для качественного выполнения функций заземления электроды должны достигнуть влажных слоев грунта. В засушливое время года и на песчаных грунтах ситуацию можно исправить увлажнением почвы. Рекомендуется в это месть отвести сток воды, скажем, от умывальника, или специально увлажнять землю.

Электропроводность грунта можно повысить следующим образом: в почве несколько лет раз высверливать маленькие шурфики и засыпать туда селитру и соль.
