Конек на крышу: размеры, расчет высоты и монтаж

При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

конек для крыши

Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы, связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

Виды коньковой конструкции

konek-1

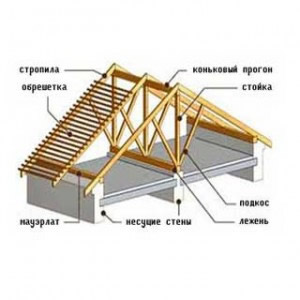

konek-2

Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

  • Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
  • Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

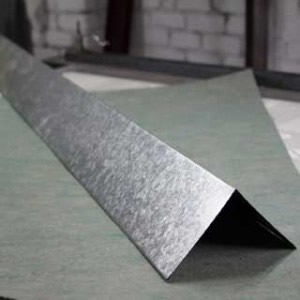

konek-3

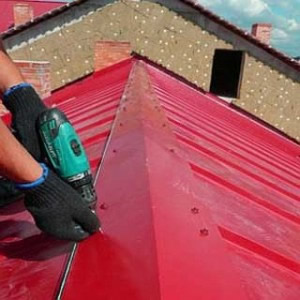

konek-4

По месту установки различают три основных варианта конька:

  • прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
  • врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
  • пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

Как рассчитать высоту конька двухскатной крыши

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

таблица коэффициентов

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Высота дымохода относительно конька крыши СНиП

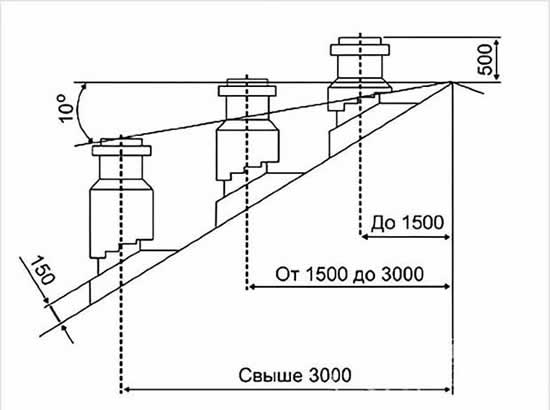

высота дымохода относительно конька

Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

Грамотный расчет этого параметра основывается

  • на месте расположения трубы по отношению к коньку;
  • уклоне скатов;
  • на наличии вблизи дома объектов или деревьев, которые выше его;
  • интенсивности нагрузок ветра и снега, характерных для данной местности.
Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

Приведем оптимальные значения искомой величины для некоторых конструкций:

  • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
  • Скатная кровля. Пусть L= расстояние от коньковой планки. При
  • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
  • 1.5 < L< 3 м, труба предполагается выше этих элементов;
  • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10 с линией горизонта.

Как сделать своими руками

на шиферную крышу

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.
  • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
  • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.
Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.

устройство конька металлочерепичной крыши

  • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
  • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
  • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.
Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

Как закрепить конек на крышу: из профнастила, на шиферной

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

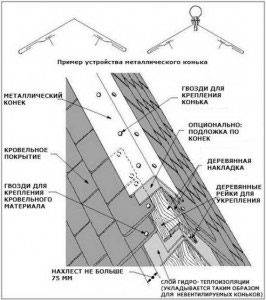

  • монтаж металлического конька

    Шиферная кровля. Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди, имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

  • Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.
  • Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.

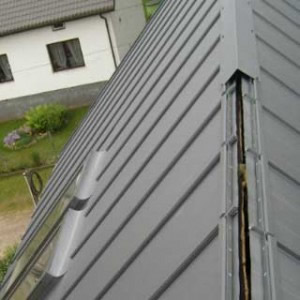

konek-5

konek-6

  • На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
  • Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.
Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.
  • Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции

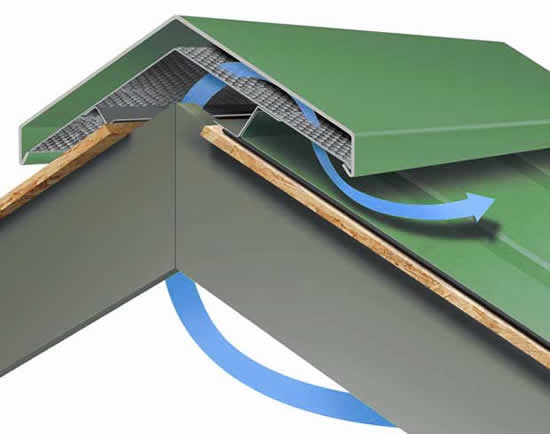

вентилируемый

Для создания вентиляции необходимо выполнить следующие операции.

  • После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
  • Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
  • Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
  • По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.
