Молниезащита плоской кровли: особенности монтажа молниезащитной сетки

Принцип устройства системы защиты от молнии удивительно прост – встретить на подлете к крыше молнию и вынудить ее таким образом изменить первоначальное направление, чтобы она, пройдя по стене, ушла в землю. Именно поэтому молниезащиту устраивают из основных трех частей, собранных в точной последовательности: молниеприемник – токоотвод –заземлитель.

Устройства защиты для различных типов крыш, исходя из специфики материала для кровли может несколько и не совпадать. Молниезащита плоской кровли или крыш с небольшим уклоном организуется при помощи сетки, ячейка которой имеет определенный размер. Что же касается вентканалов, лифтовых и других надстроек или другого оборудования, вынесенного на крышу, то их защищают стержневыми молниеприемниками.

Устройство молниезащиты на плоской кровле

Как организуется внешняя молниезащита плоской кровли

Наиболее ответственной частью проектирования в этом случае является выбор оптимального размещения молниеприемников. Одним из важных моментов здесь будет, как обезопасить оборудование и конструктивные элементы, расположенные на крыше, от непосредственного взаимодействия с каналом молнии.

Сетку из стальной проволоки можно укладывать под гидроизоляционные слои, но при этом, согласно действующим нормам, тепло-и гидроизоляционные материалы должны быть сертифицированы на негорючесть. По другому варианту монтажа ее укладывают после выполнения гидроизоляции крыши, используя для этого специальные гравитационные опоры (держатели). На них закрепляют провода на высоте порядка 8-10 см над крышей. Таким образом, решение получается не только эффективным, но и эстетичным.

Молниезащитная сетка на кровле

Сетка молниезащиты на кровле представляет собой совокупность токоотводов из катанки. При монтаже они

должны образовать на крыше квадраты со стороной 6-10 м и даже больше, если того требует степень молниезащиты. Если ячейки получились больше, чем допустимые, их необходимо разбить на более мелкие прямоугольники. Уложить катанку в сетку не так уж просто, поскольку это горячетканная проволока имеет обыкновение выгибаться то и дело в разные стороны. В помощь приходят машинка, специально предназначенная для выравнивания катанки (ø 8-10 мм), и держатели на плоскую крышу.

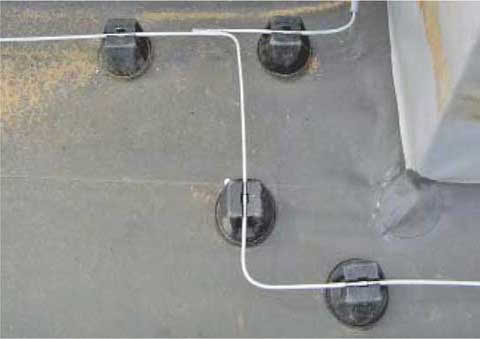

Держатели для плоской кровли

Они бывают двух типов:

• пустые – их в дальнейшем заполняют вручную морозостойким бетоном;
• с грузом – залитые на заводе производителем, круглой или прямоугольной формы, каждая весом порядка 1 кг.

Держатели устанавливаются на плоской крыше с шагом один-два метра. Проволоку защелкивают в приемную часть, держатель же удерживает его собственный вес.

Чем шаг установки держателей меньше, тем более устойчивой получается конструкция.

Отличия между держателями различных типов, скорее, лишь в монтаже. Например, для старых плоских крыш держатели с грузом лучше не закладывать из-за дополнительного веса на кровлю их бетонного корпуса. Выбор держателя зависит от возможности закрепления их на кровле.

Отдельные ветки сетки молниеприемника соединяют посредством сварки или болтовым соединением. Сварочных работ для присоединения прутков можно избежать, используя универсальный соединитель или крестовые соединители.

Особенности оформления барьеров плоской крыши

Нередко оформление периметра плоских участков оформляют в виде невысокого кирпичного или бетонного барьера – атика. Его верхний торец от атмосферных осадков обычно защищают с помощью оцинкованных щитков или из более благородного материала. Их обычно соединяют при помощи болтов, клепок или других соединительных элементов. Причиной разрушения атики могут стать грозовые разряды. Для его предотвращения желательно этот металл электрически присоединить к молниезащитной сетке и так же соединить его отдельные элементы. Естественным образом подобные соединения выполняют в местах, где токоотводы сетки на крыше переходят на фасад.

Токоотводы соединяют с заземлителем, выполненным в соответствии с нормативными требованиями. Все места соединений токоотводов с заземлителем покрывают битумом или другим аналогичным веществом.

По сравнению с классической системой, пассивной, активная способна обеспечить защиту большей или более сложной территории. Именно этим способом выполняется молниезащита эксплуатируемой кровли и открытых площадок.

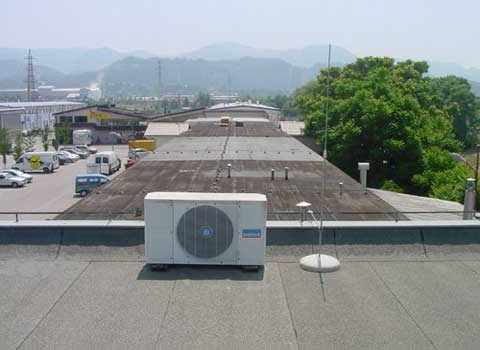

Молниезащита оборудования и надстроек на крыше

Защита от попадания разряда молнии требуется для всех элементов здания, в том числе для труб, вентиляционных шахт и прочего. При наличии в трубах и шахтах металлических элементов, молниеприемник необходимо расположить от них на определенном расстоянии, чтобы не допустить перескока на него напряжения. В противном случае стержень можно крепить прямо на трубу или к шахте. Если он оказывается чересчур гибким, его можно закрепить к вентканалам изоляционными штангами.
