Полувальмовая крыша: как устанавливается стропильная система

Одним из излюбленных вариантов кровель считается полувальмовая крыша. На вид она выглядит, как обычная скатная, однако ее можно легко узнать по небольшим свесам с торцевых частей. Именно эта особенность такой конструкции значительно повышает устойчивость к ветровым нагрузкам и надежно защищает фронтоны от осадков.

Полувальмовая крыша: преимущества и недостатки

Конструкция – совмещение кровель вальмового и двускатного типа. Это отчетливо проявляется в форме скатов: если для вальмовой – это полноценные четырехугольники, по два треугольника и трапеции, то скаты полувальмовой – имеют ломаную линию.

Имеется два варианта исполнения: двух- и четырехскатные, и в каждом случае ее конструкция может иметь индивидуальные особенности. Это не только красивое архитектурное сооружение, но и довольно практичное, так как дает возможность устройства мансардного этажа, причем довольно просторного. Скаты такой кровли образованы из двух трапециевидных плоскостей, расположенных под разными углами. Если предполагается расширить жилое пространство за счет чердака, верхняя плоскость ската должна быть длиннее и более покатой, в то время как нижняя, можно сказать, чуть ли не отвесная.

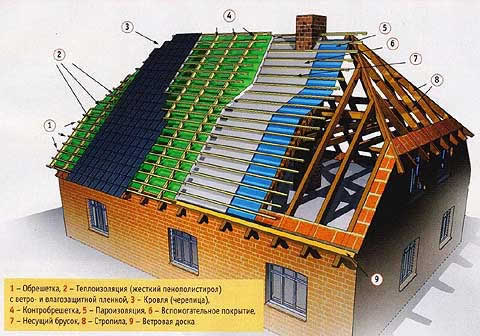

Какие же конструктивные элементы обязательно имеет полувальмовая крыша? Стропильная система, мауэрлат, кровельный пирог, состоящий из слоев паро-, тепло и гидроизоляции и покрытие кровли.

Если не считать большого расхода используемых материалов, единственным минусом, пожалуй, можно считать сложность установки каркаса, стропильной системы. Ее конструкция помимо всех основных в большом количестве включает также вспомогательные элементы, типа ригелей, стоек, упоров и т. д. Однако, именно благодаря такому устройству, полувальмовая крыша приобретает свойственную прочность и надежность.

Устройство стропильной системы полувальмовой крыши

Установку стропильной системы любой кровли начинают с расчета и подготовки чертежа. При закупке материалов необходимо особое внимание обратить на качество древесины, в частности, на влажность. На древесине не должно быть ни трещин, ни сучков.

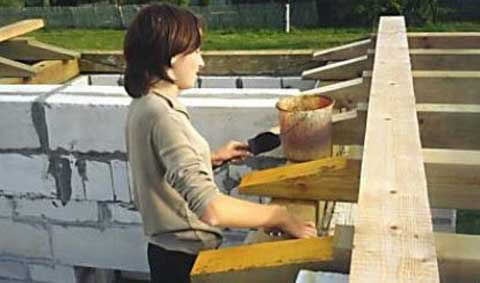

Качественный материал еще в процессе производства проходит антисептическую и противопожарную обработку по очень эффективной схеме, включающей предварительный нагрев древесины. Защитить элементы конструкции от грибка и пожара можно и в домашних условиях. Периодическая обработка стропильной системы – необходимая составляющая. Стропильные балки покрывают антисептиком, используя валик или кисть. Образовавшаяся защитная пленка не теряет эффективности на протяжении 2–8 лет.

Технология монтажа

Мауэрлат

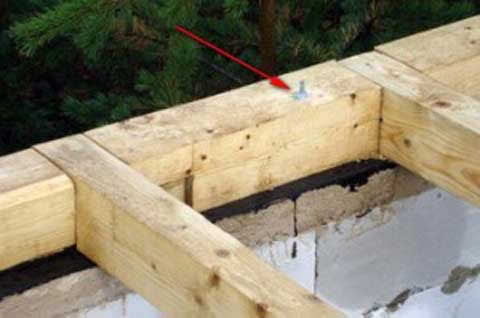

Сборку начинают с укладки мауэрлата. Для кирпичных стен лучшим вариантом считается заливка по периметру несущих стен железобетонной стяжки, которую армируют вертикальными шпильками из оцинкованного металла. На них в дальнейшем будут устанавливать брус мауэрлата, причем шпильки должны выступать над ним примерно на 2–3 см. На них надевают гайки и затем закручивают шайбы.

Шпильки должны правильно расположиться в бетонном слое – между стропилами, чтобы в дальнейшем не усложнить процесс стыковки стропил с мауэрлатом.

Прежде чем уложить брусья на армированный пояс, его покрывают двойным слоем рубероида.

Стропила

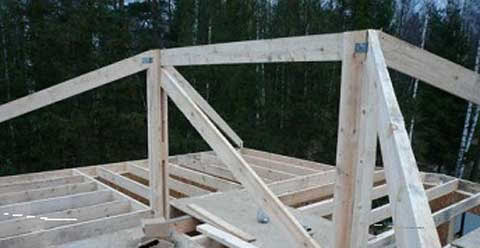

После устройства мауэрлата переходят к установке конька и подконьковых стоек. Это довольно простая процедура, только требует соблюдения идеальной вертикальности стоек, поэтому в процессе работы использование отвеса обязательно.

Торцы конька и углы строения соединяются между собой через диагональные стропила. Поскольку они длиннее рядовых стропил и испытывают повышенную нагрузку, их площадь в поперечном сечении удваивается. Этого, как правило, добиваются сдваиванием элементов, используемых для рядовых стропил.

Следующим шагом устанавливают рядовые стропила с шагом 60–120 см и нарожные. Последние упираются в накосные, оказывая на них добавочную нагрузку. Нарожные стропила необходимо размещать таким образом, чтобы нагрузка от их воздействия одинаково распределилась вдоль диагональных стропил. Поэтому точки опоры на накосные стропила должны быть разными. Этот момент необходимо обязательно учесть при расчете стропильной конструкции.

По окончании установки стропил, систему укрепляют такими вспомогательными элементами, как подкосы с точкой опоры на балки или плиты перекрытия или опорные стойки. Накосные стропила укрепляют, используя шпренгельную ферму.

Для повышения надежности системы к ветровым нагрузкам рекомендуется добавочно фиксировать стропила, используя скрутку из проволоки к костылям, предварительно вбитым в стену.

На закрепленных стропилах устраивают обрешетку и приступают к устройству паро- , гидро- и теплоизоляции и укладке кровельного покрытия полувальмовой крыши.

Очень важно не использовать монтажную пену в пространстве под коньком, чтобы позволить воздуху циркулировать в подкровельном пространстве. Это еще одна и очень эффективная мера борьбы с гниением деревянных элементов каркаса кровли.
