Разводка труб водовода

Создание сантехнических коммуникаций это скрытые работы, насколько менее заметно место размещения и проще пользование водопроводных и других сантехнических устройств, тем более правильно должна быть выполнена работа по их расчету и монтажу.

Схема разводки водоснабжения проектируется с учетом количества устанавливаемых сантехнических приборов, для которых необходимо подводить воду. В современных жилищах таких потребителей используется немало: посудомоечная и стиральная машины, водогрейное устройство, душевая кабина, ванна, биде, различные раковины и даже унитаз. Прокладку труб можно производить скрытым (что более привлекательно) или открытым способом. Во время прокладки системы трубы укладывают от разводки до потребителя цельными отрезками. Важным условием качества работ является ликвидация возможных скачков давления у потребителей.

Для создания требуемого давления используется веерная система разводки: от места разводки до каждого установленного прибора прокладывается отдельная труба. В трубах напор воды регулируется с помощью запорной арматуры и редукторов, которые пускают необходимое количество воды или перекрывают ее поток. Редуктора позволяют создать в системе ровное давление, которое защищает приборы-потребители от высокого давления и гидравлических ударов.

Подходящие условия эксплуатации сантехнических устройств устанавливаются с учетом показаний измерительных устройств. Регулировка редуктора производится с помощью специального маховика.

Монтаж

• Перекрывается подвод воды.
• После этого производится монтаж водопровода, его начинают с установки аварийных шаровых вентилей, которые должны быть предусмотрены на стояке. К этой запорной арматуре предъявляют повышенные требования: давление, которое должно выдерживать устройство до 60 атмосфер, температура работы – до 150 градусов. Почему качество материала имеет такое важное значение? Причина в том, что шаровый кран должен надежно перекрывать воды: а) в случае аварии; б) при обслуживании и ремонте водовода; в) во время установки нового прибора. Необходима также установка дополнительных кранов для любого устройства – чтобы остановить подачу воды перед ним.

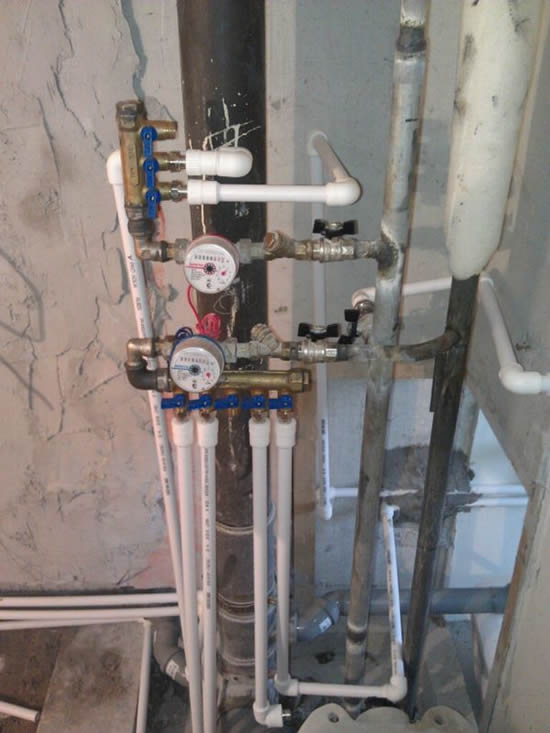

• После того как будет выполнен монтаж шаровых кранов ставят счетчики воды и фильтры. Для защиты дорогостоящей сантехники высокого качества от загрязненной воды монтируют: а) фильтр для предварительной очистки воды; б) фильтр для очистки от элементов металла, песка, и т.д.; в) промывной фильтр для водной магистрали; г) фильтр предназначенной для очистки нагретой воды от частиц ржавчины.

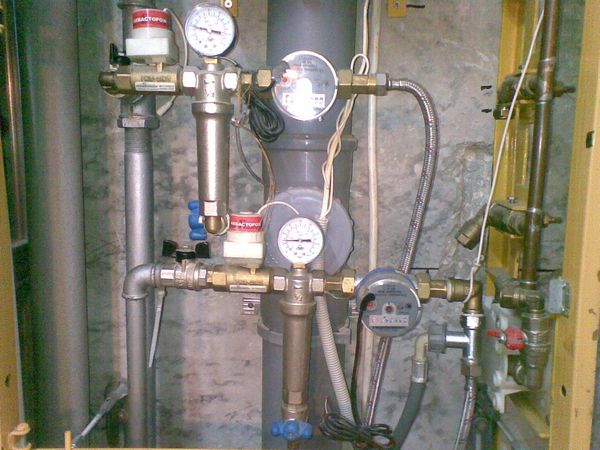

• После этого монтируют редуктор давления, который предохраняет приборы от скачков давления в стояке.

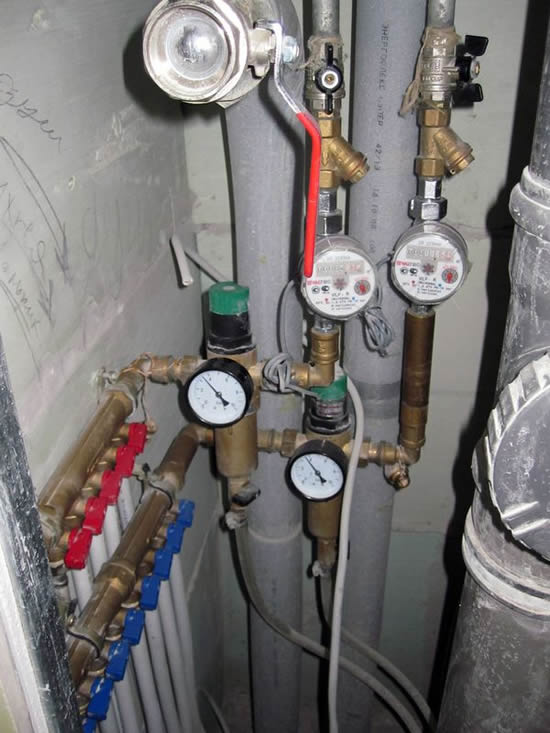

• На очередном этапе монтируют коллектор для одинаковой подачи воды от стояка к конечным потребителям. Необходимо подбирать коллекторы с подходящим количеством отводов для подключения всех потребителей, их монтируют как холодную, так и на горячую воду.
• Окончательный этап – монтаж потребителей воды, подводят воду и устанавливают смесители и т.д.
• Подключают водовод и проверяют, насколько качественно выполнены соединения.

Трубы для монтажа водоснабжения

Выбор подходящих труб – важнейшее решений при выполнении ремонта, использование качественного материала предохранит вас от существенных проблем: затоплений помещений, разрывов соединений и протечек.

Трубы из металла

Положительные качества металлических труб:

• повышенная прочность;
• стойкость к высоким температурам;
• сопротивление различным нагрузкам и стабильность.

Негативные свойства стальных труб, которые возникают по вине технологии монтажа:

• Соединение труб с помощью сварки может быть надежным, только если работа была произведена профессионалом. Если во время выполнения работы был допущен дефект, то повышается риск образования свища и в дальнейшем возможен разрыв соединения.
• Соединения с помощью резьбы сложны и могут стать причиной протечки.

По причине своей громоздкости и ненадежности стыков, металлические трубы не используют в каналах пола и стен. Внутренняя поверхность труб после непродолжительного использования зарастает, уменьшая их пропускную способность.

Использование новейших технологий – высококачественные стальные трубы с тонкими стенками. Нержавеющая сталь совершенно не восприимчива к агрессивным химическим воздействиям среды.

Соединение труб:

Абсолютно герметичные неразъемные пресс-фитинги. В целом — фитинг это специальных элемент для соединения различных труб. После соединения с помощью пресс-фитинга образуется герметичное соединение, которое неразъемное, а трубы можно устанавливать в стены или пол.

Трубы из меди

Положительные качества медных труб:

• Надежность и прочность материала;
• простота и удобство использования;
• продолжительный процесс старения и медленное протекание коррозийных явлений;
• антимикробные свойства, которые замедляют зарастание внутренней поверхности.

Недостатки медных труб:

• Если в трубах используется вода с повышенной кислотностью, то повышается скорость окисления материала. Это говорит о том что, необходимо перед использованием производить обработку воды – смягчение, нормализацию кислотности и фильтрацию.
• Плохое взаимодействие с различными металлами, что приводит к развитию коррозийных процессов, это говорит о том, что необходимо разделять трубы, изготовленные из разных материалов электроизоляционными прокладками.

Варианты соединения труб:

• Применяется пайка мягким припоем с нагревом соединяемых элементов до 250 градусов.
• Соединение с помощью твердого припоя, который необходимо нагревать до 850 градусов.
• Соединение с помощью пресс-фитингов;
• Соединение с помощью компрессионных фитингов, соединения такого вида можно разъединять, в их состав входят: накидная гайка, зажимное кольцо, штуцер и фитинг. Кольцо сжимается благодаря затягиванию гайки, в результате фитинг плотно фиксируется. Необходимо создать свободный доступ к соединению этого вида для периодического подкручивания гаек.
• При соединении труб с помощью пуш-фитингов конец трубы вводится в фитинг, после чего самостоятельно фиксируется.

Сшитый полиэтилен

Положительные свойства труб из сшитого полиэтилена:

• Универсальность применения;
• Высокая технологичность;
• Хорошо противостоит коррозийным процессам;
• Стойкость к агрессивным составам и износу, повышенная прочность;
• Внутренняя часть гладкая, исключающая образование наростов.

Негативные качества:

• Пропускает кислород – требуется дополнительный защитный слой, который не пропускает кислород.
• Расширение и удлинение материала при наполнении труб нагретой водой – необходимо прятать за обшивкой.

Варианты соединения:

• Самый подходящий способ – использование надвижных гильз, это позволяет использовать свойство самого материала готовых труб – молекулярную память. В случае расширения размера трубы устанавливают фитинг, в результате материал трубы возвращается в первоначальное состояние. Конечная фиксация производится с помощью обжимного кольца.

Металлопластиковые трубы

У этого материала основное отличие в том, что оболочка имеет прослойку из алюминия.

Положительные свойства металлопластиковых труб:

• Слой из алюминия – служит как слой, защищающий от кислорода;
• Невозможность удлинения и расширения материала при воздействии нагретой воды;
• Прочность труб и другие показатели, перечисленные выше.

Повреждение таких труб случается только при:

• Влияние электромагнитного поля здания;
• Существенные перепады давления;
• Использование продукции низкого качества – разрыв трубы или расслоение материала.
