Стропильная система ломаной мансардной крыши – экономия пространства и тепла

Эстетическая привлекательность ломаной мансардной крыши – вопрос вкуса, однако можно смело утверждать, что дом с кровлей такого типа будет иметь свой неповторимый и запоминающийся образ. Дополнительная солидность достигается за счет применения качественного кровельного материала, который помимо эстетичного внешнего вида помогает сохранить прочность и целостность деревянной конструкции на долгие годы.

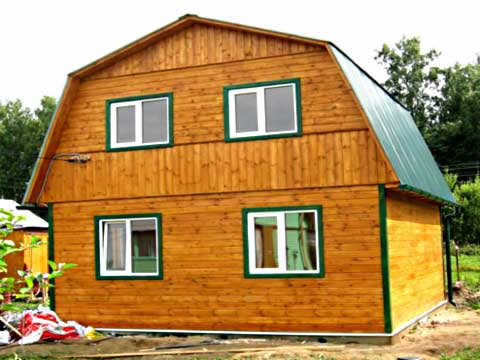

мансардная крыша ломаная

>Стропильная система ломаной мансардной крыши лучше всего подходит для домов, ширина которых не превышает шести метров. Чем сильнее ширина строения превышает указанное значение, тем сложнее создать прочную и долговечную стропильную конструкцию, которая на протяжении длительного периода эксплуатации сможет эффективно противостоять воздействию различных нагрузок.

Особенности монтажа ломаной крыши

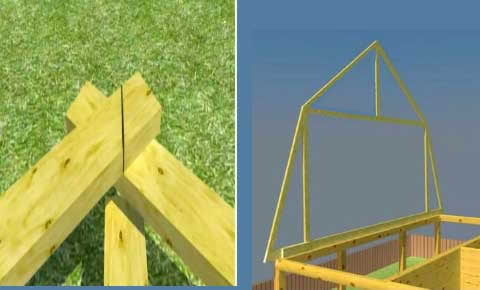

монтаж стропильной системы мансардной крыши

Несмотря на то, что устройство стропильной системы мансарды предполагает использование габаритных и тяжелых элементов конструкции, осуществить монтажные работы вполне способны даже два человека. Объясняется это тем, что конструкция кровли имеет модульный принцип сборки, который позволяет собирать и объединять разные ее элементы непосредственно на поверхности земли, и только потом осуществлять их подъем на высоту и крепление.

Расчеты стропильной системы

Необходимо учитывать, что стропильная система мансардной крыши – это достаточно сложная конструкция, поэтому перед началом строительных работ необходимо провести целый ряд сложных расчетов на внешнюю нагрузку (с учетом дождя, ветра, снега), после чего составить поэтапный проект монтажа. Кроме того, грамотное устройство требует соблюдения всех существующих технологических условий и норм.

Прежде всего, на бумажном носителе или на компьютере, используя специальное программное обеспечение, необходимо нарисовать стопу строения (в обязательном порядке соблюдая масштаб). Затем рисуется будущая кровля (в масштабе), после чего уточняется высота конструкции, углы наклона ее скатов, расположение и величина проемов для окон.

Произвести данные расчеты довольно сложно, поэтому если у вас нет уверенности, что все вычисления будут выполнены грамотно и без ошибок – то следует обратиться к профессионалам, имеющим специальное образование и опыт проведения подобных работ.

Монтаж деревянного каркаса

Приступать к монтажу стропильной системы можно только после того, как окончательно определены все размеры.

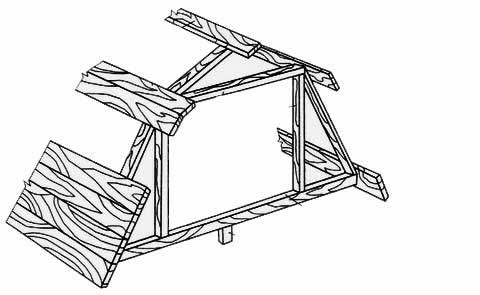

схема с пролетом до 6 м

Этапы проведения работ:

  • Прежде всего, устанавливается мауэрлат (центральная балка) и балки перекрытия, которые необходимо жестко скрепить между собой для создания надежной обрешетки – она станет основой для системы стропил.
  • После этого необходимо обозначить помещение мансарды. Для этого нужно вертикально выставить стойки (высота стоек должна превышать высоту чистового потолка на 100 мм), после чего скрепить их при помощи продольных прогонов. Получившуюся конструкцию сверху соединяют деревянными балками, которые впоследствии выполняют роль затяжек для висячих верхних стропил.
  • Далее осуществляется монтаж стропил наслонного и висячего типа. Сначала устанавливаются наслонные, после чего осуществляется проверка плоскости скатов, затем монтируются висячие. Во время выполнения данных работ повышенного внимания требует сборка узлов, которые находятся в точках перегиба.
  • Если того требует ситуация, наслонные можно подпереть подкосами. Избежать прогиба верхней затяжки можно, если подвесить ее с помощью бабки.
  • На последнем этапе осуществляется монтаж каркаса фронтона и его обшивка.

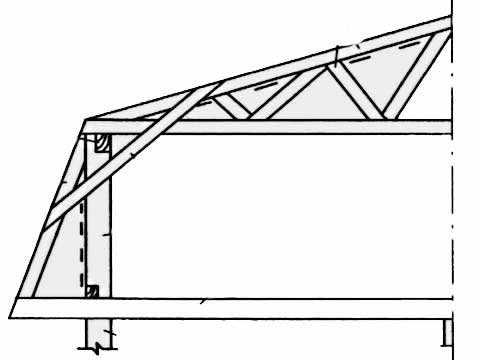

с пролетом 6-12 м

После того как все вышеперечисленные работы были выполнены, можно приступать к созданию карнизов, фронтонных отливов и фронтонных свесов. Монтаж фасадных конструкций осуществляется с учетом оконных и дверных проемов.

Описанный выше ход строительно-монтажных работ может иметь и другую последовательность выполнения (в зависимости от строительного материала и прочих многочисленных обстоятельств).

Существует возможность создавать достаточно необычные варианты ломаной мансардной крыши. В качестве примера можно привести вид —  когда все стропила имеют одинаковую длину. Такая крыша в конечном виде выглядит как половина восьмигранника. В кровлях такого типа не обязательно применять затяжки и стойки (если позволяют размеры строения). В доме с такой крышей чистовой потолок внутри мансардного помещения имеет форму четырехгранного свода.

Есть еще один интересный вариант исполнения. Для него один скат кровли делают прямым, второму придают ломаный вид. Такой тип очень хорошо использовать в домах, где по той или иной причине есть необходимость смещения мансарды в какую-либо определенную сторону. Подобная асимметричная форма имеет эффектный и современный внешний вид, придает дому ярко выраженную индивидуальность.
