Стропильная система шатровой крыши: сопряжение ее отдельных частей
Шатровая кровля может быть многоскатной, трапециевидной, купольной и другой. Самым важным условием при ее монтаже является соблюдение симметрии.
Конструкция имеет аэродинамические свойства, способна выстоять даже перед прямым шквальным ветром, предотвратить проникновение влаги и потоков холодного воздуха в чердачное помещение. Для многих этот тип – самый привлекательный.
Шатровая крыша имеет и некоторые недостатки. Например, высокая степень сложности ее конструкции, площадь мансардного чердачного этажа получается намного меньше, чем в случае двускатной.
Расчет шатровой крыши
Для строительства шатровой крыши необходимо провести тщательнейшие расчеты. К ним приступают только после определения формы кровли и угла наклона скатов.
Чаще всего в основании лежит квадрат, тогда ее боковыми гранями будут выступать равнобедренные треугольники. Таким образом, для расчета полной площади крыши в этом случае необходимо:
- посчитать площадь ската (площадь равнобедренного треугольника);
- умножить результат на четыре;
- посчитать площадь свесов карниза (площадь равнобедренной трапеции);
- все полученные данные необходимо сложить.
Конструкция стропильной системы

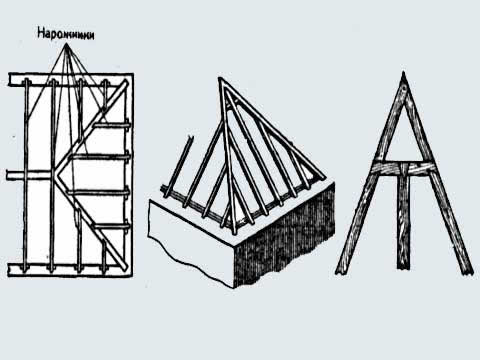

Под стропильной системой для шатровой крыши подразумевают конструкцию, которая включает:
- Стропила диагональные (накосные), расположенные по углам каркаса. Один его конец опирается на мауэрлат, а другой – на ноги стропил. На данный элемент приходится довольно существенная нагрузка, так как они служат основанием для нарожников (ног).
- Нарожники, которые крепят к накосным.
- Мауэрлат – это балки, которые служат опорой для нижних концов стропил.
- Коньковые и боковые прогоны
- Прогоны, лежни, ригели, всевозможные дополнительные опоры, которые придают конструкции необходимую жесткость и другие.
На какой именно элемент опирается система зависит от материала, из которого построен дом:
- деревянный каркасный – верхняя обвязка;
- каменный и кирпичный – мауэрлат;
- сруб – верхние венцы.

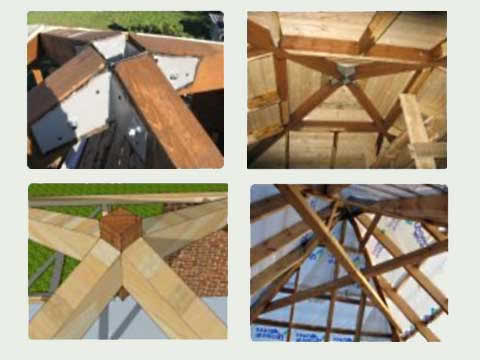

Монтажные работы по установке
Основные узлы и стропила собирают из пиленых досок, бревен и бруса на земле, используя заранее подготовленный шаблон. Толщину материала определяют, исходя из длины стропильной ноги, шага, длины нарожника, уклона крыши и предполагаемых нагрузок.
Первоначальная сборка строительных конструкций для каменных и кирпичных домов также производится на земле по мауэрлатам. В деревянных строениях опорой является специальная верхняя обвязка и верхние венцы срубов.
- Начинают с постройки основания – на стены укладывают лежни и мауэрлаты. Надо учесть, что в случае кирпичной кладки используют прокладочный материал с высокой влагостойкостью. На них настилаются подмости.
- Накосные стропила поднимают из противоположных углов и соединяют в коньковом узле. Любая врезка в мауэрлат может его ослабить, поэтому желательно использовать врезанную балку.
- Поднимают оставшиеся накосные, подгоняют врубки и скрепляют в коньке при помощи затяжек. Отличие шатровой крыши от других четырехскатных в том, что в ней нет прогона и накосные (диагональные) соединены в коньковом узле. Добавочную прочность такому виду придает дополнительная стойка в центре, выступающая в качестве подпорки.
- В скатах устанавливают подкосы, раскосы и диагональные связи, чтобы обеспечить со стороны фронтонов сопротивление ветровым нагрузкам
- На последнем этапе устанавливают нарожники со стойками и подкосами. Добавочную жесткость стропильных ног обеспечивают дополнительные опоры – шпренгели.
Главным условием при монтаже шатровой крыши является установка диагональных стропил строго под прямым углом (90 градусов).
Стропила в обязательном порядке скрепляют со стенами:
Деревянные стены – при помощи металлических скоб стропила фиксируют к второму венцу.
Каменная и кирпичная стена – из проволоки (4-6 миллиметровая) делают хомуты и надевают на стропила, закрепив концы за вбитый в стену штырь .
Чтобы стена оказалась защищенной от воды, необходимо установить свесы, как минимум на полуметровом расстоянии от наружной поверхности стены. Если они выступают недостаточно, их удлиняют, то есть к ним прибивают на ребро обрезки досок, так называемые, «кобылки».
Теперь все готово к укладке обрешетки, гидро-, пароизоляции и кровельного материала.
