Теплонасосные установки (тепловые насосы) — альтернативное отопление дома

Традиционные системы отопления становятся все менее выгодными и утрачивают свою актуальность. Сжигание газового или жидкого топлива в котлах, как никогда прежде, отягощает бюджет. Существенной экономии можно достичь, если использовать  тепловые насосы для отопления дома. В них заложен принцип потребления бесплатной природной энергии, которая повсюду. Ее нужно только взять.

Эффективность вложений

Сжиженный газ и дизельное топливо не могут соперничать с тепловыми насосами ни по текущим затратам, ни по комфорту эксплуатации. Использование для отопления твердого топлива трудно поддается автоматизации и требует больших трудозатрат. Электроэнергия комфортный, но дорогой вид энергии. Для подключения электрического котла нужна отдельная мощная линия. До сих пор в отечественных условиях природный газ оставался наиболее востребованным и удобным видом топлива. Но он имеет ряд недостатков:

1. Оформление разрешений.
2. Согласование проекта в контролирующих органах и с соседями.
3. Часть операций по врезке и подключению могут выполнять только уполномоченные организации.
4. Периодическая поверка счетчика.
5. Ограниченное распространение сети и удаленность точек подключения.
6. Высокие затраты на прокладку питающей линии.
7. Газоиспользующее оборудование является источником потенциальной угрозы и требует регламентированного контроля.

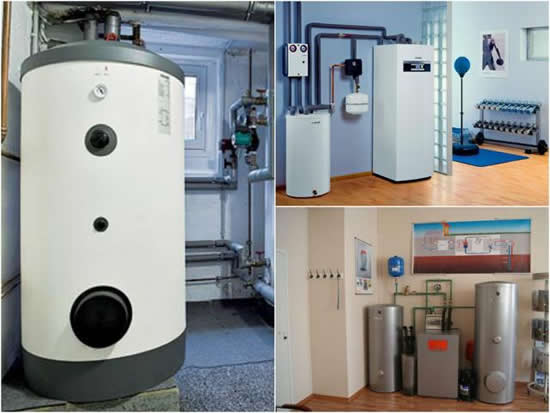

Существенным недостатком теплового насоса можно считать только высокие капитальные вложения на этапе закупки оборудования и монтажа. Цена стандартной отопительной системы на тепловом насосе с геотермальным теплообменником складывается из стоимости работы бурильщиков и специфического оборудования с монтажом. В комплект входят:

• тепловой насос;
• комплект зондов;
• пропиленгликоль;
• бойлер косвенного нагрева для горячей воды;
• комплект насосного оборудования и автоматики.

Работы выполняются квалифицированным персоналом с профессиональным инструментом. Несколько более высокие первоначальные затраты уравновешивается серьезными достоинствами:

1. Теплонасосная установка очень экономична, что позволяет окупить дополнительные затраты всего за несколько сезонов.
2. Есть широкие возможности для реализации гибкого автоматизированного управления с минимумом обслуживания.
3. Комфорт использования.
4. Хорошая приспособленность для установки в жилых помещениях, благодаря эстетичному и современному дизайну.
5. Охлаждение помещений на базе того же комплекта оборудования.
6. При работе на охлаждение помимо активного режима работы есть возможность использования пониженной температуры природной воды и грунта для реализации пассивного режима без лишних затрат энергии.
7. Невысокая мощность оборудования не требует прокладки питающего кабеля большого сечения.
8. Отсутствие необходимости в разрешительной документации.
9. Возможность использования существующей разводки отопительных приборов.

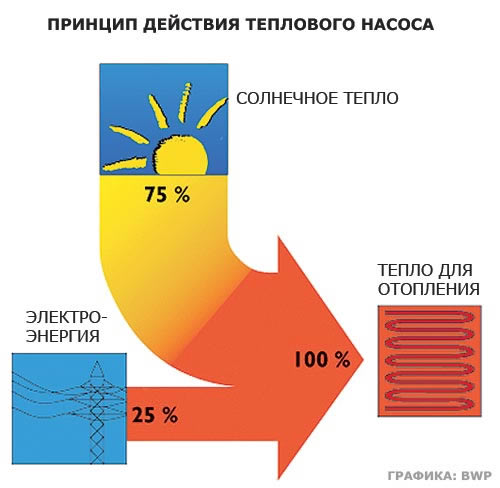

На производство 1 кВт тепловой мощности достаточно затратить не более 250 Вт. Для отопления частного домовладения на 1 м.кв. площади потребляется всего около 25 Вт/час. И это с учетом горячего водоснабжения. Еще больше повысить энергоэффективность можно путем улучшения теплоизоляции дома.

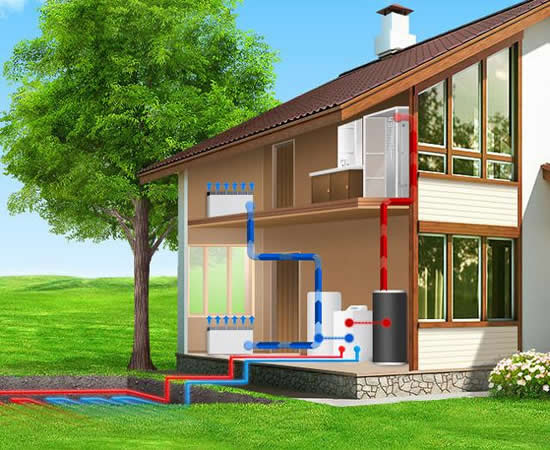

Как это работает

Тепловой насос, принцип работы которого основан на цикле Карно, расходует энергию не на нагрев теплоносителя, а на перекачивание внешнего тепла. Технология не нова. Тепловые насосы трудятся в наших домах в составе холодильников уже десятки лет. В холодильнике тепло из камеры перемещается наружу. В новейших отопительных установках реализуется обратный процесс. Несмотря на низкую температуру за бортом, энергии там предостаточно.

Забирать тепло у более холодного тела и отдавать его более горячему становиться возможным, благодаря свойству вещества потреблять энергию при испарении и выделять ее при конденсации, а также повышать свою температуру в результате сжатия. Необходимые условия для кипения и испарения создаются путем изменения давления. В качестве рабочего тела используют жидкость с низкой температурой кипения – фреон.

В тепловом насосе преобразования происходят в 4 этапа:

1. Охлажденное ниже температуры внешней среды жидкое рабочее тело циркулирует по контактирующему с ней змеевику. Жидкость нагревается и испаряется.
2. Газ сжимается компрессором, в результате чего его температура превышается.
3. В более холодном внутреннем змеевике происходит конденсация с выделением тепла.
4. Жидкость перепускается через дросселирующее устройство для поддержания разности давлений между конденсатором и испарителем.

Практическая реализация

Непосредственный контакт испарителя и конденсатора с внешней и внутренней средой не характерен для систем отопления на базе тепловых насосов. Передача энергии происходит в теплообменниках. Прокачиваемый по внешнему контуру теплоноситель отдает тепло холодному испарителю. Горячий конденсатор передает его в систему отопления дома.

Эффективность такой схемы сильно зависит от разности температур внешней и внутренней сред. Чем она меньше, тем лучше. Поэтому тепло редко отбирают у наружного воздуха, температура которого может быть очень низкой.

По месту забора энергии различают установки следующих типов:

• «грунт-вода»;
• «вода-вода»;
• «воздух-вода».

В качестве теплоносителя в грунтовых и водяных системах используют безопасные незамерзающие жидкости. Это может быть пропиленгликоль. Использование этиленгликоля для таких целей не допускается, так как при разгерметизации системы он вызовет отравление почв или водоносных горизонтов.

Установки «грунт-вода»

Уже на небольшой глубине температура грунта мало зависит от погодных условий, поэтому грунт является эффективной внешней средой. Ниже 5 метров, условия не меняются  в любое время года. Различают 2 типа установок:

• поверхностный;
• геотермальный.

В первых на участке роются протяженные траншеи на глубину ниже уровня промерзания. В них кольцами раскладываются пластиковые трубы сплошного сечения и засыпаются землей.

В геотермальных системах теплообмен происходит на глубине, в скважинах. Высокие и постоянные температуры в глубинах земли дают хороший экономический эффект. На участке бурятся скважины глубиной от 50 до 100 м в необходимом по расчету количестве. Для одних строений может быть достаточно 1 скважины, для других и 5 будет мало. В скважину опускаются теплообменные зонды.

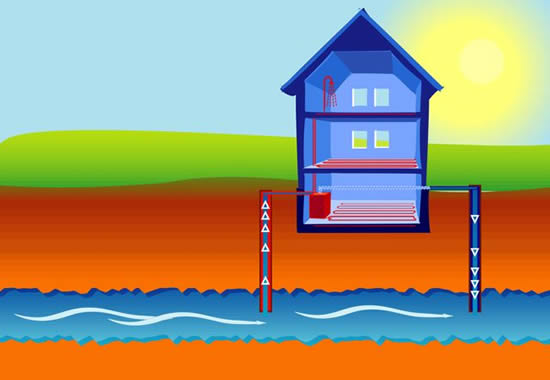

Установки «вода-вода»

В таких системах используется энергия незамерзающей зимой воды на дне рек и озер или грунтовых вод. Различают 2 типа водяных установок в зависимости от места реализации теплообмена:

• в водоеме;
• на испарителе.

Первый вариант является наименее затратным в плане капитальных вложений. Трубопровод просто погружается на дно близлежащего водоема и фиксируется от всплытия. Второй применяют при отсутствии в непосредственной близости водоемов. Бурят 2 скважины: расходную и приемную. Из первой вода перекачивается во вторую через теплообменник.

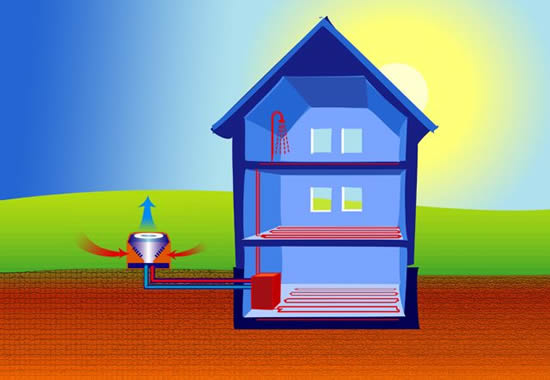

Установки «воздух-вода»

Воздушный теплообменник устанавливается просто рядом с домом или на крыше. Через него прокачивается наружный воздух. Такие системы менее эффективны, но дешевы. Улучшить характеристики помогает установка в подветренных местах.

Самостоятельная сборка системы

При большом желании можно попробовать установить тепловой насос своими руками. Приобретается мощный фреоновый компрессор, бухта медных труб, теплообменники и другие расходные материалы. Но тонкостей в этой работе много. Состоят они не столько в выполнении монтажных работ, сколько в правильном расчете, настройке и балансировке системы.

Достаточно неудачно подобрать фреоновую магистраль, чтобы попавшая в компрессор жидкость мгновенно вывела его из строя. Сложности также могут возникнуть с реализацией автоматического регулирования производительности системы.
