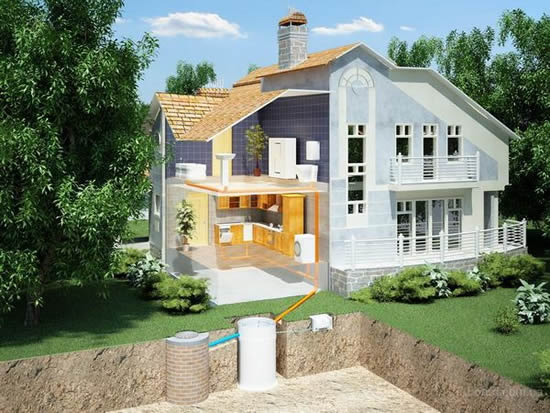

Устройство канализации

Устройство канализации

Прокладка канализации намного проще по сравнению с прокладкой водовода. Ее особенность заключается в том, что по трубам жидкости перемещаются самостоятельно, без создания постороннего давления. Чтобы работа канализации производилась без проблем – необходимо чтобы одна сторона трубы располагалась немного выше другой.

Угол наклона трубы канализации

Для правильной работы канализации, необходимо выдержать правильный уклон трубы:

  • трубы 40-50 мм диаметром – необходим уклон 3%;
  • трубы 85-100 мм диаметром – необходим уклон 2%.

Это значит, что каждый метр уложенной трубы должен быть с одной стороны приподнят на 3 см в первом случае и на 2 см во втором.

Необходимо при этом помнить, что угол наклона канализационной трубы не может быть очень высоким или произвольным. Для предохранения от зарастания труб, для улучшения их самоочистки необходимо чтобы жидкость перемещалась с определенной скоростью, одновременно удаляя отходы. Достижению такой скорости и благоприятствует оптимальный угол наклона, который указывался ранее. Так как в любой квартире установлен не один сантехнический прибор, потребуется устройство разветвленной канализационной системы.

Порядок подключения сантехнических устройств напрямую зависит от расстояния между местом их установки до общего стояка. При большом расстоянии до прибора, необходимо выше поднимать слив. В качестве исключения можно упомянуть стиральные и посудомоечные машины. Из них жидкость выкачивается с помощью насосов, в результате нет необходимости создавать дополнительный подъем канализационной трубы. Такое оборудование можно монтировать практически на любом расстоянии от канализационной системы.

Принципиальная схема канализации

Выбор подходящих труб для устройства качественной канализации

Труб после их установки не видно (а в оптимальном варианте и совсем не слышно), и после того они прослужат в течение десятилетий, о них редко кто думает. Но, если по каким-то причинам становится невозможно их использование, жизнь людей в квартире становится намного сложнее. Разновидности используемых труб отвечают существующему разнообразию объектов, в которых без надежного водоснабжения (и естественно, водоотведения) нельзя ничего сделать. И в этом случае выбор канализационных труб – вопрос не только снижения затрат, но и последующей бесперебойной эксплуатации.

А если учесть, что канализацию располагают чаще всего под полом, и сверху устанавливают оборудование, ремонт старой канализации может стать причиной затрат, которые можно сравнить с небольшим строительством. По этой причине, выбирая подходящие трубы для устройства канализации, необходимо в первую очередь решить, в каких условиях они будут эксплуатироваться. После этого появится возможность построить качественную канализацию, затратив минимум средств, срок службы которой даст возможность даже забыть о том, что она есть вообще.

Объект, где будет производиться прокладка канализации, бывает бытового или промышленного назначения.

Устройство канализации на практике

Объекты бытовые

Скорее всего, в бытовую канализацию никто не станет спускать большие объемы горячей воды или активные химические составы. Кроме того и температурный режим в этих условиях более мягкий, по сравнению с производственными условиями. Канализационные трубы, изготовленные из пластмассы, стоят меньше чем изделия из металла, они значительно легче, и их значительно проще монтировать. В общем, использование пластиковых труб – наиболее подходящий вариант для применения в быту. Бытовая эксплуатация канализации – это применение внутри строений, прокладка канализационной системы возле домов. Есть разница в классификации по цвету труб, оранжевые используют для наружного применения, и серые для внутреннего.

Устройство канализации в частном доме

Промышленные объекты

Затраты на качественную канализацию – расходы в устойчивость функционирования предприятия. Ведь любое предприятие не может беспрерывно работать, если по вине прорывов и прочих неприятностей будет страдать процесс изготовления продукции. Канализационные трубы из чугуна – испытанное решение при использовании на промышленных объектах. Доказательством эксплуатационный характеристик таких труб, служит то, что есть изделия, работающие более 30 лет.

Если на объекте условия повышенной пожароопасности, то трубы из чугуна единственный подходящий вариант. Чугунные трубы хорошо противостоят химическому воздействию, по этой причине их хорошо использовать на химических предприятиях. На машиностроительных заводах тоже возможно попадание агрессивных составов в канализацию, и в этом случае не всегда возможно использование пластиковой канализации.

Изредка, во время технологического процесса используют для устройства канализации металлические трубы. Их использование обосновано, если канализационная система может, подвергается внешнему механическому воздействию (вибрации, гидравлические и механические удары).

Если известен химический состав жидкости, которая попадает в сток, а окружающие условия мягкие, то возможно использование на производственных объектах пластиковых труб. При этом необходимо сопоставить возможный состав стоков и эксплуатационные требования производитель труб.

При выборе подходящих пластиковых труб, выясните предварительно, класс прочности изделия. Есть три класса: легкие трубы, средней тяжести и тяжелые. Изделия тяжелого класса допустимо применять при устройстве систем под автомагистралями и промпредприятиями. Трубы, средней тяжести можно использовать в системах под автотрассами с не небольшим движением. Легкие трубы подходят только для использования на небольшой глубине.

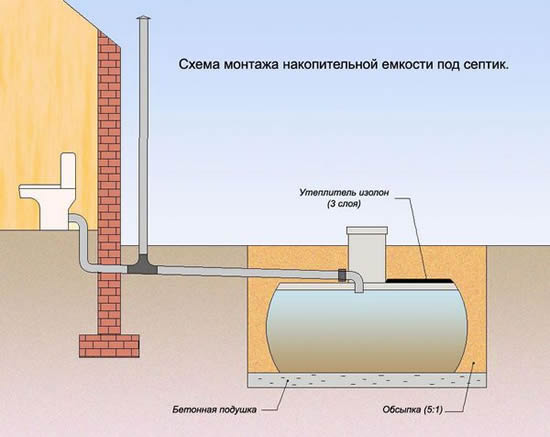

Схема канализации

Самые распространённые виды пластиковых труб:

  • Полипропиленовые
  • Трубы, изготовленные из полиэтилена
  • Изделия из ПВХ

Такие виды труб используют в 90% случаев создания всех канализационных систем.

Картина использования этих материалов такая:

  • Полипропиленовые трубы для канализации можно использовать только внутри строений ввиду невысокой жесткости изделий. Они могут быть испорчены грызунами.
  • Трубы для канализации из ПВХ стойки к холоду, достаточно прочны, но плохо выдерживают высокую температуру.
  • Полиэтиленовые трубы могут выдерживать воздействие горячих стоков, механическая прочность таких изделий достаточно высока.

Если в бытовых условиях неполадки с канализацией стают причиной временных неудобств, то в условиях производства по вине канализации может произойти авария или даже полностью остановится производство. Выбор подходящих труб для устройства канализации – это серьезная задача, которую требуется решить еще во время проектирования объекта.

Канализационный колодец

Качество выполнения ремонта санитарных помещений

Ремонт ванных комнат и санузлов имеет определенные нюансы, так как прокладка канализационных труб и водовода связаны с необходимостью демонтажа внешней отделки и риском нарушения пластикового или кафельного покрытия поверхности пола, стен и даже потолка. Чаще всего в этих помещениях трубы размещают в пустотах над подвесным потолком, или под отделкой пола и стен керамической плиткой. Завершающий этап при проведении ремонта — монтаж современной сантехники и устройство безопасного электроснабжения.

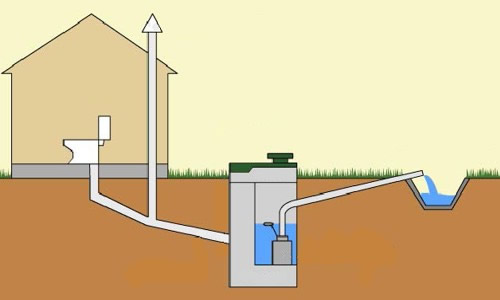

Правильная организация выгребной ямы

Способы расположения труб водоснабжения

В эстетическом смысле лучше всего использовать укладку скрытым способом. Но нередко люди, понимая в расчет возможные трудности, при прокладке линий и при последующей эксплуатации скрытой системы задаются вопросом: «А стоит ли так поступать?». Ответ на этот вопрос однозначен – можно и даже необходимо, но только при выполнении определенных условий.

  • Скрытые под отделкой трубопроводы, должны соединяться без использования резьбы и подобных соединений.
  • Материал, использованный при производстве труб, должен в обязательном порядке быть стоек к коррозии.
  • Необходимо использовать только трубы стойкие к износу.

Так как чаще всего в санитарных помещениях, повышенная влажность, то полностью исключается использование металлических труб. При производстве ремонта все отслужившие свой срок металлические трубы, должны быть заменены на изделия из современного материала. Лучше всего укладывать новые трубы, изготовленные из пластика, соединение которых производится при помощи пайки. Использовать в скрытой проводке металлопластиковые трубы, которые соединяются с помощью зажимов нежелательно, так как нет гарантии длительной безаварийной службы.

Миниатюрная схема оборудования канализации загородного дома

Перед прокладкой трубопровода, требуется точно определить габариты всех приборов и решить в каких точках, они будут монтироваться. Это даст возможность предотвратить ошибки при выведении соединений и если потребуется использование дополнительных поворотов и тройников. После расчета и точной разметки устраивают углубления для укладки труб на глубину, которая дает возможность свободно уложить трубы в изготовленную штробу. При создании скрытого водопровода основное, о чем необходимо подумать – удобство использования и надежность будущей системы.

После укладки в полу разводки необходимо произвести качественную гидроизоляцию, которая предохранит жилище соседей в случае протеков водопровода. Для отделки поверхностей, скрывающих трубопровод, желательно использовать влагостойкие материалы: стойкие к влаге шпаклевочные составы, синтетические конструкции, алюминиевую или пластиковую рейку. В этом случае нежелательно использовать влагостойкий гипсокартон. Скрытая укладка канализации и водопровода дает возможность в санитарных помещениях создать привлекательный интерьер, который не портит вид стояков и трубопровода, что полностью компенсирует затраты денег и сил.
