Вентиляторы крышные радиальные: эффективная и экономичная система

Какими должны быть вентиляторы крышные радиальные

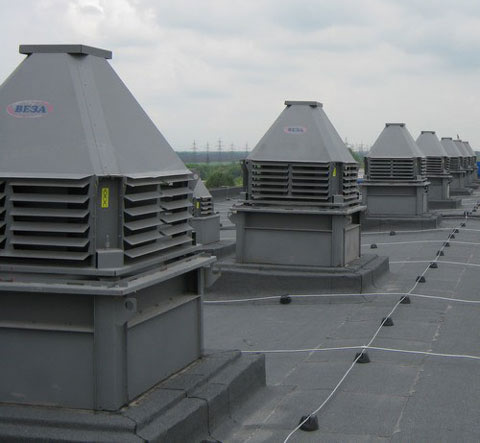

ряд вентиляторов

ВКР вентилятор крышный  должен удовлетворять следующим требованиям:

  • быть надежным;
  • иметь достаточно долгий эксплуатационный срок;
  • должен быть прост в установке и обслуживании.

То есть необходимо, чтобы по своей конструкции ВКР был простым, а материал изготовления не должен быть подвержен атмосферным воздействиям – устойчивым к разрушениям и коррозии.

Подобное оборудование монтируют сразу над используемым помещением, вот почему вибрация и шум, возникающие в процессе работы, которые негативно сказываются на людях, должны быть сведены к минимуму. То же касается и больших нагрузок на крышу, поэтому размеры и масса их – по возможности ограничивают.

Конструктивное исполнение

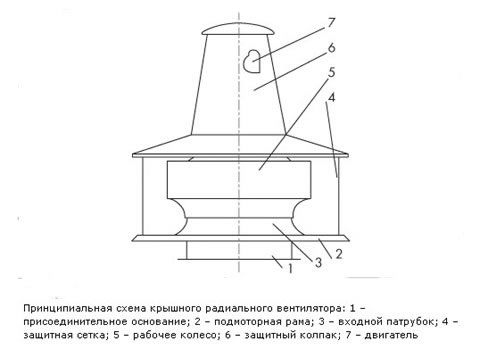

схема центробежного вкр

Стандартно вентиляторы крышные ВКР состоят из основания, рабочего колеса, мотора и других компонентов. Материал, из которого они выполнены, обязательно отличается высокой атмосферостойкостью, а в устройствах, перемещающих воздух с агрессивными примесями, он еще стоек и к коррозии.

Согласно ГОСТ 24814-81 отвод воздуха происходит по вертикали – вверх или вниз либо по горизонтали. В приборах, имеющих выход вверх, обычно их используют при удалении воздуха с агрессивными примесями, установлены клапаны, которые открывают выход только после включения агрегата. То есть вероятность попадания осадков из атмосферы в помещение, если устройство выключено, практически исключена.

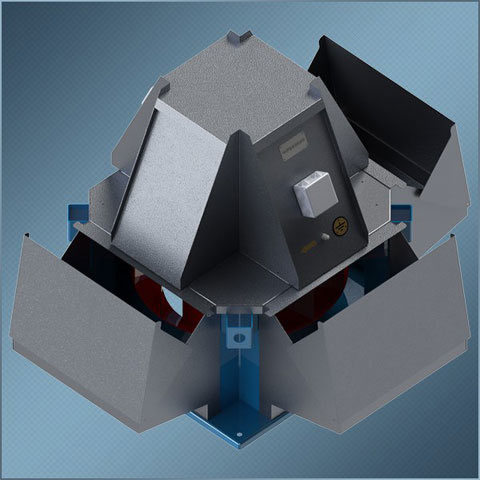

модель ВКРВ - 600

Мотор защищают от атмосферных осадков при помощи колпаков разной формы. Подобрав наиболее подходящую форму колпаков, можно динамичное давление, которое создает колесо, частично преобразовать в статическое и повысить таким образом КПД устройства.

Модели, укомплектованные двух- или трехскоростными моторами, способны корректировать производительность, исходя из требований к эксплуатации в различные периоды года. Они нашли применение также в системах, которые работают в двух режимах: общеобменного вентилирования и противодымной защиты.

С недавнего времени на рынке появились инновационные модели, укомплектованные моторами, частоту оборотов которых возможно регулировать, причем автоматически. Как правило, для этого используют особые датчики и программы. Это позволяет существенно снизить потребление электроэнергии.

Установка вентиляторов на крыше может сопровождаться оттоком тепла или образованием конденсата. Чтобы предотвратить эти явления, на оборудовании монтируют входные клапаны, регулируемые потоком воздуха, и поддоны. Чаще всего в конструкциях используют лепестковый клапан, имеющий вид бабочки с центральной осью вращения или многолопастевый клапан.

Необходимо отметить и малошумные устройства, оснащенные глушителями. И входные, и выходные элементы – активного типа, заполнены звукопоглощающим материалом, что способствует шумопоглощению в довольно широком частотном диапазоне.

Модельный ряд

 ВКРН и ВКРВ дымоудаления

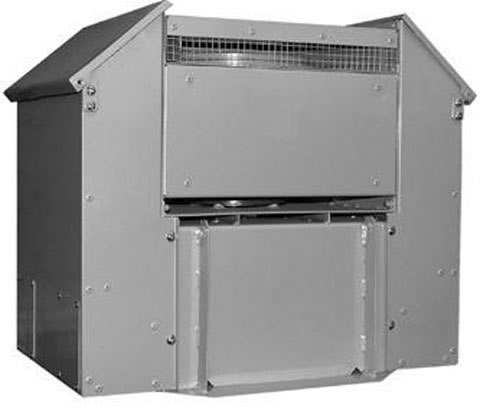

модель вкрв

Эти модели предназначены для очистки воздуха из задымленных помещений при пожаре, однако имеют различные эксплуатационные характеристики. К примеру, первые могут обеспечивать дымоудаление в условиях 400-600°С в течение двух часов, а вторые – при 400°С порядка двух часов, а 600°С – полутора. Лопасти рабочего колеса сильно отогнуты назад (лопастей может быть 6, 9 или 12).

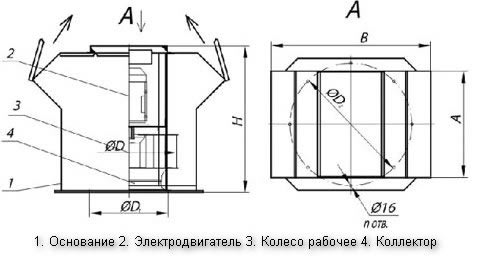

вкрв габариты

В моделях ВКРН поток отводимого воздуха удаляется на две стороны, а в ВКРВ – вверх. Устройства достаточно экономичны, к тому же абсолютно защищены от воздействия осадков.

вкрн

ВКР устанавливают со стаканом. На промежуточном этапе к стакану при помощи четырех болтов крепят поддон соответствующего типоразмера. Непосредственно крепление вентилятора выполняют на анкерные болты, навертывая на каждый из них две шайбы и одну гайку М12.

Вентиляторы крышные ВКР 5; 8; 6,3

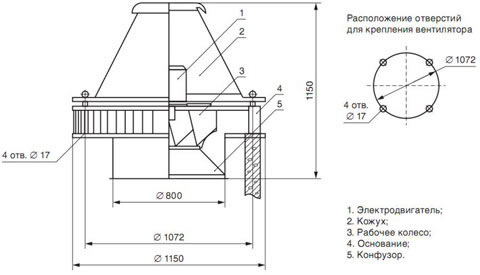

вкр 8

Данные модели используются в вытяжной вентиляции.

  • ВКР-5.0. Температура отводимого воздуха не может превышать 80°С. Их используют в регионах, где температура колеблется в пределах между -40°С до +40°С. Эти устройства оснащены встроенными термодатчиками, которые предохраняют двигатель от перегрева.
  • ВКР-8.0. Режим работы устройства аналогичен модели ВКР-5.0 и также относится к устройствам низкого давления. Основное отличие в габаритах изделий.
  • ВКР-6.3. Рабочее колесо устройства вращается вокруг вертикальной оси и непосредственно соединено с двигателем. Вентканал защищают от атмосферных осадков, разместив вокруг корпуса устройства дефлектор.

Все вышеуказанные модели имеют взрывозащищенные модификации, изготовленные из разнородных металлов.
