Заземление в частном доме своими руками

Заземление объектов электроснабжения является необходимым защитным мероприятием, обеспечивающем безопасную эксплуатацию бытовых и промышленных токоприемников. Для сети 220в монтаж контура не обязательный — можно обойтись занулением, но предпочтительный. Для электроснабжения 380в обустройство контура обязательно.

Естественно звучит вопрос — а зачем это надо? Сколько пользуемся электроэнергией, никого не убило. Неужели вы хотите попасть под поражающее действие электрического тока? Вряд ли, не нужно искушать судьбу, нужно монтировать заземление.

Назначение контура заземления

Человек большей частью состоит из воды, представляя собой проводник электрического тока. Прохождение тока через тело вызывает судороги мышц, приводящие к остановке сердца, в результате касания токоведущих частей находящихся под напряжением. Под напряжением могут быть проводники тока, которым положено под ним находиться. Лесть к ним не нужно, об этом предупреждают знаки безопасности на шкафах и рубильниках.

Гораздо хуже ситуация, когда в результате аварийной ситуации или нарушения работы оборудования напряжение оказывается на корпусе приборов, обрывается «ноль». Например, в электрическом бойлере нагревательный элемент частично разрушился, через спираль нихрома напряжение по воде появилось на всей системе водоснабжения. Или в электродвигателе изоляция провода разрушилась, провод коснулся корпуса — стал смертельно опасным.

При прикосновении к водопроводному крану или электродвигателю человек может быть поражен электрическим током. Для исключения поражения человека током все токоведущие части, которые могут оказаться под напряжением заземляют. Тогда опасное напряжение, появившееся в неположенном месте «уходит» в землю. В промышленных электроустановках — присоединением заземляющего проводника к корпусу станков и щитов управления, в бытовых приборах — путем подключения третьего, защитного проводника в розетках, который подсоединен в приборе к корпусу.

Когда обрывается нулевой проводник, неприятность заключается не только в отсутствии электроснабжения, но и отсутствии цепи для срабатывания устройств защит. В таких случаях заземление выполнит роль нулевого проводника, сохранив работоспособность электроприборов и их защит.

Основное назначение заземления — напряжение прикосновения к поврежденному электрооборудованию должно быть безопасным для человека.

Требование к заземлению

Заземление — это электрическое соединение частей электроустановок, которые могут оказаться под напряжением с контуром заземления. Различают заземлитель — совокупность проводников, находящихся в электрическом контакте с землей. Заземляющий проводник — электрическое соединение заземляемого объекта с заземлителем. Заземляющее устройство (заземление) — совокупность заземлителя и заземляющих проводников.

Заземлитель представляет собой металлические проводники в земле.

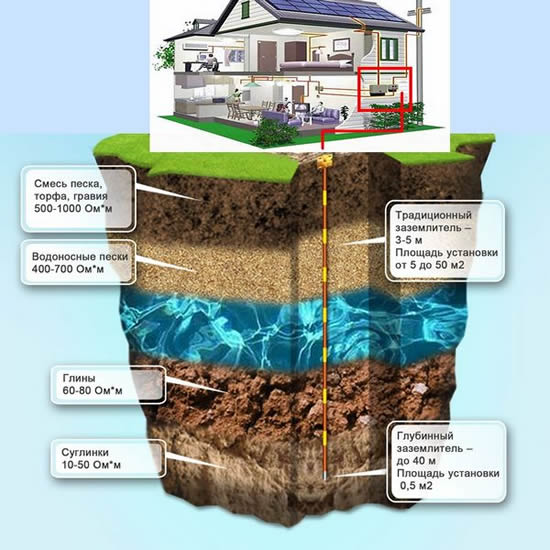

Основной параметр заземления — сопротивление растекания, показывающее насколько легко току стекать в землю. Сопротивление — это вентиль, перекрывающий поток тока на пути стекания его в землю, чем меньше, тем лучше. На сопротивление влияют количество и глубина закладки заземлителей, влажность грунта. Наиболее оптимально обустройство контура по периметру дома, или с северной его стороны, где влажность грунта максимальная.

Основное требование к стальным заземлителям: толщина стали — не менее 4мм; минимальный диаметр трубы — 32мм; прутки вертикальные — 16мм и более, горизонтальные — 10мм и более.

Монтаж заземления

Выбираем место для забивки вертикальных стержней. Убедитесь в отсутствии коммуникаций под предполагаемым контуром, согласовав место работ с телефонной, газо-водо — тепло-электроснабжающей организацией. Уверенность в отсутствии сетей на своем участке обманчиво, восстановление стоит дорого.

Контур проще всего делать линейным, располагая его вдоль отмостки дома. Можно делать в виде геометрических фигур: треугольник, прямоугольник, многогранник. А можно опоясать дом по периметру при наличии материалов и времени. Линейный монтаж проще, при недостаточных результатах всегда можно дорастить.

Отрезаем заготовку уголка или прута 2м с заостренным концом, сверлим ручным буром или раскапываем ямку на максимальную глубину, в ямку забиваем заземлитель. Если пошел легко — следующий делаем на 0,5м длиннее, больше 3м не делайте — может застрять, вытягивать очень тяжело.

Забейте 4-5 заземлителей, обрежьте их ниже уровня земли на 15-30см, прокопайте канавку такой же глубины, соединяющей заземлители. Заземлители можно электрически соединить сваркой или болтовыми соединениями. Лучше сварка — надежно и надолго. Соединение зажимами с болтовым соединением проблематично по надежности, требует периодической проверки с подтяжкой контактов.

Критерий правильного монтажа

Итогом монтажа контура заземления является замер сопротивления растекания контура заземления, выполнить который может электроснабжающая организация или электротехническая лаборатория. Для сети 220в сопротивление должно быть не более 30 Ом, для 380в 4-10 Ом, зависит от удельного сопротивления грунта. Есть такие случаи, когда добиться значения в 100 Ом не реально, например, в скалистых грунтах.

Электроснабжение 380в наиболее требовательно к качеству контура заземления. Является обязательным при трехфазном питании.

Заземляющий проводник

От контура к распределительному щиту на улице прокладываем стальной проводник диаметром не менее 8мм. К распредщиту дома прокладываем заземляющий проводник следующим образом. Заводим стальной проводник в удобном месте через стену дома, на его окончании формируем болтовое соединение — привариваем болт или нарезаем резьбу. На резьбу одеваем наконечник по диаметру резьбы, запрессовываем в него медный провод 4мм2, который удобно далее прокладывать по дому, лучше спрятать в плинтус.
